TUSB1046AI-DCIRNQT

Texas Instruments 信号缓冲器、中继器、分离器

更新日期：2024-04-01 00:04:00

TUSB1046AI-DCIRNQT

Texas Instruments 信号缓冲器、中继器、分离器

产品简介：USB Type-C? DP 交替模式 10Gbps 拉电流侧线性转接驱动器交叉点开关

查看详情

TUSB1046AI-DCIRNQT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
TUSB1046AI-DCIRNQT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TUSB1046AI-DCIRNQT
TI(德州仪器)
40-WFQFN
2022+
12000
上海市
-
原装可开发票

TUSB1046AI-DCIRNQT 中文资料属性参数

现有数量：6,843现货2,500Factory
价格：1 : ￥82.92000剪切带（CT）250 : ￥59.23568卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
类型：转接驱动器
应用：USB
输入：-
输出：-
数据速率（最大值）：10Gbps
通道数：-
延迟时间：-
信号调节：输入均衡
电容 - 输入：10 pF
电压 - 供电：3V ~ 3.6V
电流 - 供电：-
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：40-WFQFN 裸露焊盘
供应商器件封装：40-WQFN（6x4）

产品特性

USB Type-C™交叉点开关支持 USB 3.1 SSP + 2 条 DisplayPort 信道 4 条 DisplayPort™信道
USB 3.1 SSP + 2 条 DisplayPort 信道
4 条 DisplayPort™信道
USB 3.1 Gen 1/Gen 2 高达 10Gbps
DisplayPort 1.4 高达 8.1Gbps (HBR3)
VESA®支持 c、d、e 和 f 配置的 DisplayPort 交替模式 DFP 转接驱动交叉点开关
超低功耗架构
具有高达 14dB 均衡功能的线性转接驱动器
透明呈现 DisplayPort 链路训练
自动 LFPS 去加重控制，满足 USB 3.1 认证要求
可通过 GPIO 或 I2C 进行配置
基于 USB Type-C 的 Intel 专有 DCI 功能，可实现不开箱调试
支持热插拔
工业级温度范围：-40°C 至 85ºC (TUSB1046AI-DCI)
商业级温度范围：0ºC 至 70ºC (TUSB1046-DCI)
4mm x 6mm、0.4mm 间距 WQFN 封装

产品概述

TUSB1046A-DCI 是一种 VESA USB Type-C™ 交替模式转接驱动开关，对于下行端口（主机），支持高达 10Gbps 的 USB 3.1 数据速率以及高达 8.1Gbps 的 DisplayPort 1.4 数据速率。这款 VESA DisplayPort Alt 模式器件支持基于 USB Type-C 标准 1.1 版本的配置 C、D、E 和 F。此线性转接驱动器与协议无关，并且还支持其他 USB Type-C Alt 模式接口。TUSB1046A-DCI 提供多个接收线性均衡级别，用于补偿由于线缆或电路板走线损耗而产生的码间串扰 (ISI)。该器件由 3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。

查看全部

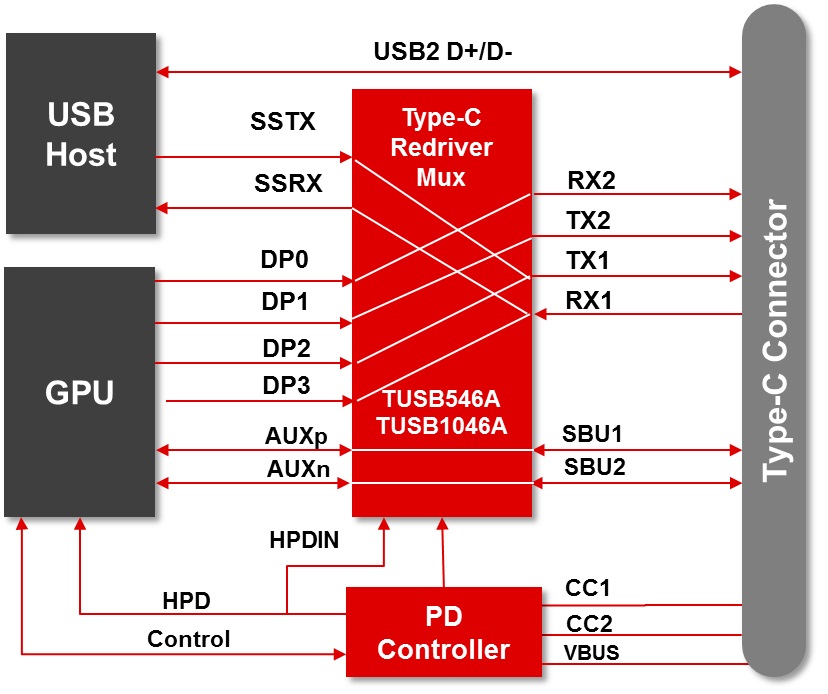

TUSB1046AI-DCIRNQT 电路图
