TUSB1002RGET

Texas Instruments 驱动器，接收器，收发器

产品简介：USB3.1 10Gbps 双通道线性转接驱动器

查看详情

TUSB1002RGET 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TUSB1002RGET
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TUSB1002RGET 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥55.73000剪切带（CT）250 : ￥39.81472卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
类型：收发器
协议：USB
驱动器/接收器数：1/1
双工：完全版
接收器滞后：-
数据速率：-
电压 - 供电：3V ~ 3.6V
工作温度：0°C ~ 70°C
安装类型：表面贴装型
封装/外壳：24-VFQFN 裸露焊盘
供应商器件封装：24-VQFN（4x4）

产品特性

支持 USB3.1 超高速 (5Gbps) 和超高速+ (10Gbps)
支持 PCI Express Gen3、SATA Express 和 SATA Gen3。
超低功耗架构有源状态：< 340mW U2/U3：< 8mW未连接状态：< 2mW
有源状态：< 340mW
U2/U3：< 8mW
未连接状态：< 2mW
可调节电压输出摆幅线性范围高达 1200 mVpp
无主机/设备端要求
16 种线性均衡设置，在速率为 10Gbps 时最高为 16dB
可调节直流均衡增益
支持热插拔
与 LVPE502A 和 LVPE512 USB 3.0 转接驱动器引脚兼容
温度范围：0°C 至 70°C
±6kV 人体模型 (HBM) 静电放电 (ESD)
由 3.3V 单电源供电。
采用 4mm x 4mm VQFN 封装

产品概述

TUSB1002 是业内首款双通道 USB 3.1 超高速+ (SSP) 转接驱动器和信号调节器。该器件采用超低功耗架构，由 3.3V 电源供电运行时的功耗非常低。它支持 USB3.1 低功耗模式，可进一步降低空闲状态下的功耗。TUSB1002 实现了一款线性均衡器，最高可容许码间串扰 (ISI) 引入 16dB 的损耗。当 USB 信号在印刷电路板 (PCB) 或电缆上传输时，其完整性会在通道损耗和码间串扰的影响下有所降低。线性均衡器可对通道损失进行补偿，进而延长通道传输距离，从而使系统符合 USB 规范。凭借双通道和小型封装，TUSB1002 可在 USB3.1 传输路径中灵活放置。TUSB1002 采用 24 引脚 4mm x 4mm VQFN 封装。它还提供商业级 (TUSB1002) 版本。

查看全部

TUSB1002RGET 数据手册

数据手册	说明	数量	操作
TUSB1002RGET	1/1 Transceiver Full USB 24-VQFN (4x4)	28页,1.02M	查看

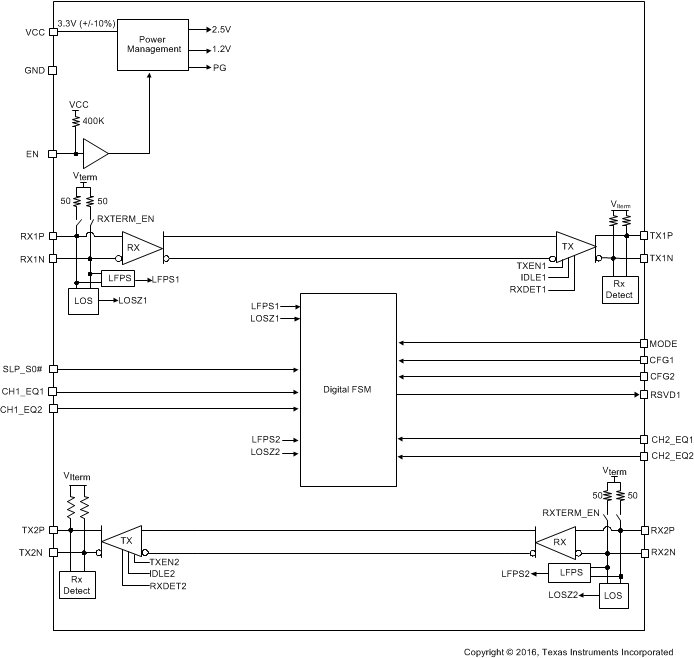

TUSB1002RGET 电路图
