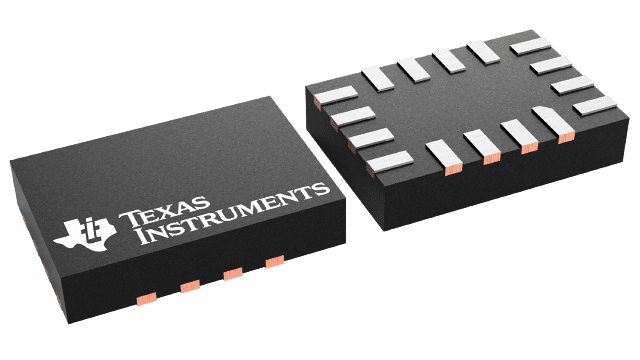

TSU6111RSVR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

封装：16-UFQFN
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.1175-$2.39

更新日期：2024-04-01

TSU6111RSVR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有集成阻抗和充电器检测的双 SP2T 微型 USB 开关

查看详情

封装：16-UFQFN
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.1175-$2.39

TSU6111RSVR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TSU6111RSVR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TSU6111RSVR
TI(德州仪器)
UQFN-16
2022+
12000
上海市
-
原装可开发票

TSU6111RSVR 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：接口 - 模拟开关，多路复用器，多路分解器
系列：-
功能：开关
电路：2 x SPDT
导通状态电阻：15 欧姆
电压电源：单电源
电压 - 电源，单路/双路(±)：1.65 V ~ 3.6 V
电流 - 电源：75µA
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：16-UFQFN
供应商设备封装：16-UQFN（2.6x1.8）
包装：®
其它名称：296-29648-6

产品特性

双 SP2TUSB 和UART路径支持 USB 2.0高速接口
USB 和UART路径支持 USB 2.0高速接口
智能检测插入/拔出检测 USB 充电器检测阻抗检测检测功能与CEA-936A兼容 (4线协议, UART接口)
插入/拔出检测
USB 充电器检测
阻抗检测
检测功能与CEA-936A兼容 (4线协议, UART接口)
充电器检测与 USB BCDv1.1 兼容 VBUS 检测数据接触检测一级和二级检测
与 USB BCDv1.1 兼容
VBUS 检测
数据接触检测
一级和二级检测
兼容附件USB 电缆 UART 线缆 USB 充电器 BCDv1.1
USB 电缆
UART 线缆
USB 充电器 BCDv1.1
附加特性与主机处理器的I2C 接口支持在制造中 (JIG, BOOT)使用的控制信号配件连接、断开中断
与主机处理器的I2C 接口
支持在制造中 (JIG, BOOT)使用的控制信号
配件连接、断开中断
最大电压28v VBUS 等级
28v VBUS 等级
控制输入符合 1.8 V 逻辑要求2000-V 人体模式 (A114-B, Class II) 1000 V 充电器件模型（C101）
2000-V 人体模式 (A114-B, Class II)
1000 V 充电器件模型（C101）
ESD 性能 DP/DM/ID/VBUS 接 GND ±8kV 接触放电 (IEC 61000-4-2)
±8kV 接触放电 (IEC 61000-4-2)
在 VBUS/DP/DM上的电涌保护无外部组件的USB连接器引脚
无外部组件的USB连接器引脚

产品概述

TSU6111 支持阻抗检测的差分高性能自动SP2T开关。这个开关特有阻抗检测, 这一功能能够检测通过DP和DM附件的多种配件。充电器检测满足USB 充电器规范 v1.1。 VBUS_IN 支持 28V 允差电压以避免外部保护。这个设备通过附加的VBAT 或者VBUS_IN进行供电。此开关有自动检测逻辑控制或者通过I2C 接口手动控制。当USB, UART JIG线缆在开发和制造期间被用来进行测试时，JIG和BOOT针脚启用。 TSU6111 支持开漏 JIG输出 (低电平有效)。

查看全部

TSU6111RSVR 数据手册

数据手册	说明	数量	操作
TSU6111RSVR	USB, UART Switch IC 2 Channel 16-UQFN (2.6x1.8)	26页,1.04M	查看
