74LVC1G3157DBVRG4

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：SOT-23-6
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.093

更新日期：2024-04-01

74LVC1G3157DBVRG4

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：5V、2:1 (SPDT)、单通道通用模拟开关

查看详情
  • 封装：SOT-23-6
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.093

74LVC1G3157DBVRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

74LVC1G3157DBVRG4 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：74LVC
  • 功能：开关
  • 电路：1 x SPDT
  • 导通状态电阻：15 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：1.65 V ~ 5.5 V
  • 电流 - 电源：1µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：SOT-23-6
  • 供应商设备封装：SOT-23-6
  • 包装：带卷 (TR)

产品特性

  • ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 1000V 充电器件模型 (C101)
  • 1.65V 至 5.5V VCC 运行
  • 可在 125°C 的温度下运行
  • 指定的先断后合开关
  • 轨到轨信号处理
  • 室温下的典型工作频率为 340MHz
  • 高速，典型值为 0.5ns （VCC = 3V，CL = 50pF）
  • 低导通电阻，典型值 ≉6Ω (VCC = 4.5V)
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求

产品概述

该单通道单极双投 (SPDT) 模拟开关的额定工作电压为 1.65V 至 5.5V VCC。SN74LVC1G3157 器件可处理模拟信号和数字信号。SN74LVC1G3157 器件允许在任意方向传输振幅高达 VCC（峰值）的信号。应用包括信号选通、斩波、调制或者解调 (modem)，以及针对模数和数模转换系统的信号复用。
查看全部

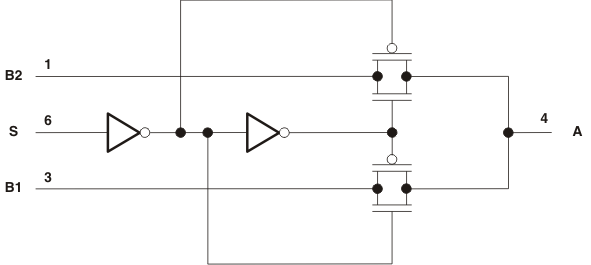

74LVC1G3157DBVRG4 电路图

74LVC1G3157DBVRG4 电路图

74LVC1G3157DBVRG4 电路图
