TSU6111ARSVR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：16-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2-$2.63

更新日期：2024-04-01

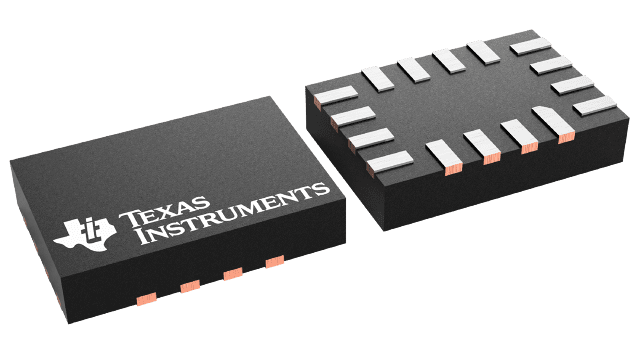

TSU6111ARSVR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有集成阻抗和充电器检测的双 SP2T 微型 USB 开关

查看详情
  • 封装：16-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2-$2.63

TSU6111ARSVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TSU6111ARSVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：USB 开关
  • 电路：单刀双掷
  • 导通状态电阻：8 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：1.65 V ~ 3.6 V
  • 电流 - 电源：45µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-UFQFN
  • 供应商设备封装：16-UQFN（2.6x1.8）
  • 包装：®
  • 其它名称：296-30284-6

产品特性

  • 开关矩阵USB UART 支持高速 USB 2.0
  • USB
  • UART 支持高速 USB 2.0
  • 充电设备侦测 与 USB BCDv1.1 兼容 VBUS 检测 数据接触检测 一级和二级检测
  • 与 USB BCDv1.1 兼容
  • VBUS 检测
  • 数据接触检测
  • 一级和二级检测
  • 兼容附件USB 充电器 （专用充电端口 (DCP)，充电下行端口 (CDP)） 厂家电缆
  • USB 充电器 （专用充电端口 (DCP)，充电下行端口 (CDP)）
  • 厂家电缆
  • 附加特性与主机处理器的 I2C 接口 由自动侦测或者手动控制的开关 为插/拔生成的中断 支持制造中使用的控制信号 (JIG，BOOT)
  • 与主机处理器的 I2C 接口
  • 由自动侦测或者手动控制的开关
  • 为插/拔生成的中断
  • 支持制造中使用的控制信号 (JIG，BOOT)
  • 最大电压额定 28V VBUS
  • 额定 28V VBUS
  • 静电放电 (ESD) 性能测试符合 JESD 22 标准5000V 人体模型 （A114-B，II 类） 1000-V 充电器件模型 (C101)
  • 5000V 人体模型 （A114-B，II 类）
  • 1000-V 充电器件模型 (C101)
  • IEC ESD 性能针对 VBUS/DP_CON/DM_CON/ID_CON 接地 (GND) 的±8kV 接触放电 (IEC 61000-4-2)
  • 针对 VBUS/DP_CON/DM_CON/ID_CON 接地 (GND) 的±8kV 接触放电 (IEC 61000-4-2)
  • VBUS/DP_CON/DM_CON 上的冲击保护 无需外部组件的 USB 连接器引脚
  • 无需外部组件的 USB 连接器引脚

产品概述

TSU6111A 是一款支持阻抗侦测的高性能差分自主 SP2T 开关。 此开关支持对多种通过 DP，DM，和 ID 所连接的附件的侦测。 此充电器侦测满足 USB 充电器规格 v1.1 并且 VBUS_IN 具有一个 28V 的容压以消除对外部保护的需要。 当附加在一个充电器上时，通过系统的 VBAT 或者 VBUS_IN为这个器件供电。 SP2T 开关由自动侦测逻辑电路或者通过 I2C 的手动配置进行控制。 当使用 USB 或者 UART 线缆来测试开发和制造中的器件时，JIG 和 BOOT 引脚被启用。 TSU6111A 具有开漏 JIG 输出（低电平有效）。
查看全部
