TSU5611YZPR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

封装：20-XFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.341-$2.87

更新日期：2024-04-01 00:04:00

TSU5611YZPR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：用于微型 USB 应用的 SP3T 开关，具有 USB、UART 和音频开关及集成阻抗

查看详情

封装：20-XFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.341-$2.87

TSU5611YZPR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TSU5611YZPR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TSU5611YZPR 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：接口 - 模拟开关，多路复用器，多路分解器
系列：-
功能：USB 开关
电路：DP3T
导通状态电阻：10 欧姆
电压电源：单电源
电压 - 电源，单路/双路(±)：2.8 V ~ 4.4 V
电流 - 电源：60µA
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：20-XFBGA，DSBGA
供应商设备封装：20-DSBGA
包装：Digi-Reel®
其它名称：296-29391-6

产品特性

兼容附件 USB 数据线缆 UART 线缆充电设备(专用充电设备或者主机/充电设备) 有麦克风的立体声耳机
USB 数据线缆
UART 线缆
充电设备(专用充电设备或者主机/充电设备)
有麦克风的立体声耳机
用于VREF和麦克偏置电压的集成低压线性稳压器(LDOs)
USB 和UART路径支持 USB 2.0高速接口
音频通道提供负轨道支持和
支持工厂测试模式
1.8-V 兼容 I2C 接口
控制输入符合 1.8 V 逻辑要求1500-V 人体模型 (A114-B, Class II) 1000 V 充电器件模型（C101）
1500-V 人体模型 (A114-B, Class II)
1000 V 充电器件模型（C101）

产品概述

TSU5611被设计成能够与手机UART,USB和通过微型USB连接器与外部设备连接的音频芯片进行连接。这个开关特有阻抗检测功能用以识别通过微型USB端口的DP和DM连接的多种配件。当一个配件插入到微型USB端口时, 这个开关使用侦测机制以识别这个配件(详细信息请参考State Machine期刊). 然后它将切换到合适的频道—数据, 音频, 或者UART。TSU5611有一个 I2C接口用于与手机基带或者应用设备处理器进行通信。当微型USB接口侦测到任何插入设时，一个中断会产生。当设备拔出时，产生另外一个中断。

查看全部

TSU5611YZPR 数据手册

数据手册	说明	数量	操作
TSU5611YZPR	Audio, UART, USB Switch IC 1 Channel 20-DSBGA	7页,681K	查看

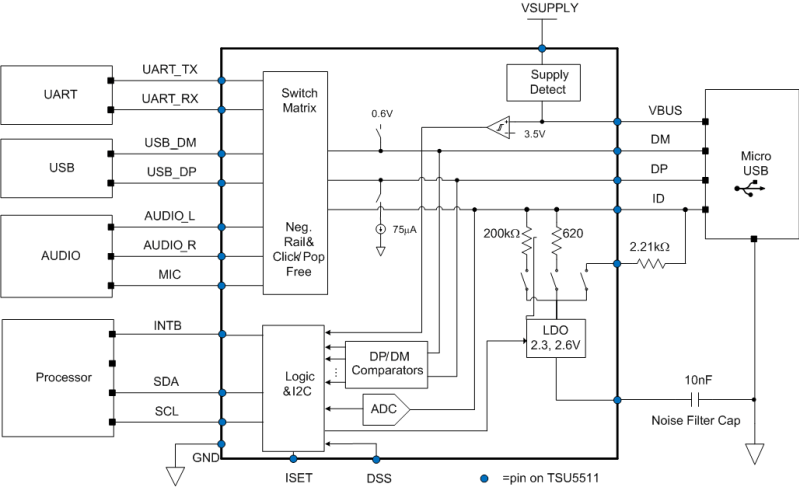

TSU5611YZPR 电路图
