TS5A23157RSER

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：10-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3795-$0.95

更新日期：2024-04-01 00:04:00

TS5A23157RSER

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：5V、2:1 (SPDT)、2 通道模拟开关

查看详情
  • 封装：10-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3795-$0.95

TS5A23157RSER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS5A23157RSER 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：开关
  • 电路：2 x SPDT
  • 导通状态电阻：10 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：1.8 V ~ 5.5 V
  • 电流 - 电源：1µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：10-UFQFN
  • 供应商设备封装：10-UQFN（2.0x1.5）
  • 包装：Digi-Reel®
  • 其它名称：296-21919-6

产品特性

  • 低导通状态电阻（125℃ 条件下为 15Ω）
  • 125℃ 运行
  • 控制输入可承受 5V 电压
  • 指定的先断后合开关
  • 低电荷注入
  • 出色的导通状态电阻匹配
  • 低总谐波失真
  • 1.8V 至 5.5V 单电源运行
  • 锁断性能超过 100mA（符合 JESD 78，II 类规范的要求）
  • 静电放电 (ESD) 性能测试符合 JESD 22 规范 2000V 人体放电模式（A114-B，II 类） 1000V 充电器件模型 (C101)
  • 2000V 人体放电模式（A114-B，II 类）
  • 1000V 充电器件模型 (C101)

产品概述

TS5A23157 器件是一款双通道单极双投 (SPDT) 模拟开关，其设计工作电压为 1.65V 至 5.5V。该器件可以同时处理数字和模拟信号。高达 5.5V（峰值）的信号可在任一方向传输。
查看全部

TS5A23157RSER 数据手册

数据手册 说明 数量 操作
TS5A23157RSER

Dual 10-Ohm SPDT Analog Switch 10-QFN -40 to 85

22页,657K 查看

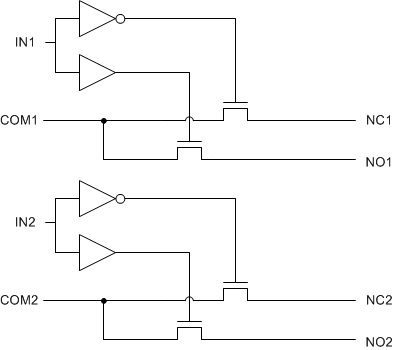

TS5A23157RSER 电路图

TS5A23157RSER 电路图

TS5A23157RSER 电路图
