TS5A22362DRCT-NM

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

封装：10-VFDFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.376-$4.75

更新日期：2024-04-01 00:04:00

TS5A22362DRCT-NM

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有负信号处理功能的 0.65V、2:1 (SPDT)、2 通道模拟开关

查看详情

封装：10-VFDFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.376-$4.75

TS5A22362DRCT-NM 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TS5A22362DRCT-NM
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TS5A22362DRCT-NM 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：接口 - 模拟开关，多路复用器，多路分解器
系列：-
功能：开关
电路：2 x SPDT
导通状态电阻：940 毫欧
电压电源：单电源
电压 - 电源，单路/双路(±)：2.3 V ~ 5.5 V
电流 - 电源：200nA
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：10-VFDFN 裸露焊盘
供应商设备封装：10-SON 裸露焊盘（3x3）
包装：Digi-Reel®
其它名称：296-30084-6

产品特性

指定的先断后合开关
负信号处理功能：最大摆幅为从 –2.75V 至 2.75V (VCC = 2.75V)
低导通电阻（典型值 0.65Ω）
低电荷注入
出色的导通状态电阻匹配
2.3V 至 5.5V 电源 (VCC)
闩锁性能超过 100mA，符合 JESD 78 II 类规范
静电放电 (ESD) 性能测试符合 JESD 22 标准 2500V 人体放电模式（A114-B，II 类） 1500V 充电器件模型 (C101) 200V 机器模型 (A115-A)
2500V 人体放电模式（A114-B，II 类）
1500V 充电器件模型 (C101)
200V 机器模型 (A115-A)

产品概述

TS5A22362 是一款双向、双通道单刀双掷 (SPDT) 模拟开关，工作电压范围为 2.3V 至 5.5V。该器件支持负信号摆幅，允许低于接地电平的信号通过开关，同时不发生失真。先断后合特性可防止信号在跨路径传输时出现失真。该器件同时拥有低导通电阻、出色的通道间导通状态电阻匹配以及最小总谐波失真 (THD) 性能，是音频应用的理想选择。该器件还针对医疗成像应用提供了一种非磁性封装，即 3.00mm × 3.00mm DRC 封装。

查看全部

TS5A22362DRCT-NM 数据手册

数据手册	说明	数量	操作
TS5A22362DRCT-NM	2 Circuit IC Switch 2:1 740 mOhm 10-VSON (3x3)	30页,1.28M	查看

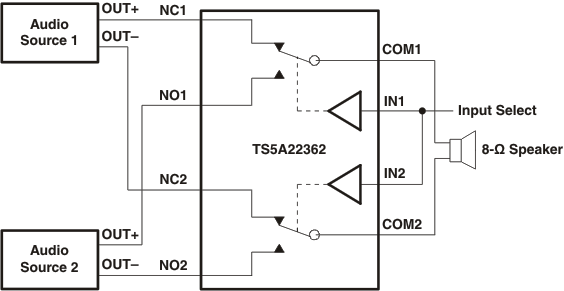

TS5A22362DRCT-NM 电路图
