TS5A21366RSER

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：8-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.6975-$1.62

更新日期：2024-04-01

TS5A21366RSER

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有 1.8V 输入逻辑电压的 0.75? 导通状态电阻、5V、1:1 (SPST)、双通道模拟开关

查看详情
  • 封装：8-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.6975-$1.62

TS5A21366RSER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS5A21366RSER 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：开关
  • 电路：2 x SPST - NO
  • 导通状态电阻：1 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：1.65 V ~ 5.5 V
  • 电流 - 电源：-
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-UFQFN
  • 供应商设备封装：8-UQFN（1.5x1.5）
  • 包装：®
  • 其它名称：296-25285-6

产品特性

  • 2-Channel Single-Pole Single-Throw (SPST) Switch
  • 1.65-V to 5.5-V Power Supply (VCC)
  • Isolation in Power-Down Mode, VCC = 0
  • Low ON-State Resistance (0.75 Ω Typical)
  • Excellent ON-State Resistance Matching
  • Low Charge Injection
  • Low Total Harmonic Distortion (THD+N)
  • High Bandwidth (260 MHz)
  • 1.8-V Compatible Control Input Threshold Independent of VCC
  • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
  • ESD Performance Tested Per JESD 22 2000-V Human-Body Model (A114-B, Class II) 1000-V Charged-Device Model (C101)
  • 2000-V Human-Body Model (A114-B, Class II)
  • 1000-V Charged-Device Model (C101)

产品概述

The TS5A21366 is a bidirectional, 2-channel, single-pole single-throw (SPST) analog switch that is designed to operate from 1.65-V to 5.5-V supply voltages. The device offers a low ON-state resistance and an excellent channel-to-channel ON-state resistance matching. The device has excellent total harmonic distortion (THD+N) performance and consumes very low power.The control pin can be connected to a low voltage GPIO allowing it to be controlled by 1.8-V signals.These features make this device ideal for portable audio applications.The TS5A21366 is available in a small, space-saving 8-pin DCU or RSE package, and is characterized for operation over the free-air temperature range of –40°C to 85°C.
查看全部

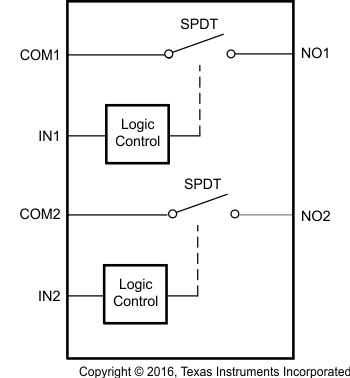

TS5A21366RSER 电路图

TS5A21366RSER 电路图

TS5A21366RSER 电路图
