TS3V712ELRTGR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

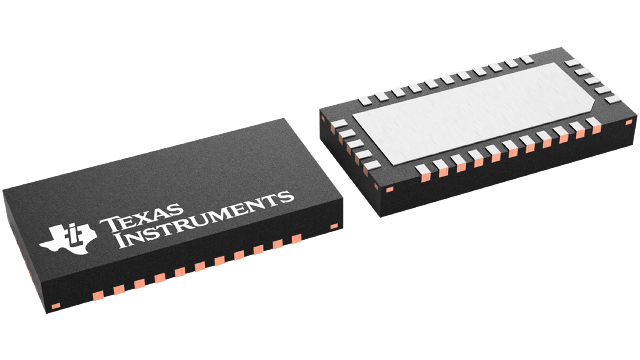

  • 封装：32-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

更新日期：2024-04-01

TS3V712ELRTGR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有电平转换器和的 5V、1:2 (SPDT)、7 通道 VGA SPDT 开关（引脚排列类型 1）

查看详情
  • 封装：32-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

TS3V712ELRTGR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3V712ELRTGR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：视频多路分解器
  • 电路：7 x 2:1
  • 导通状态电阻：9 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：3 V ~ 3.6 V，4.5 V ~ 5.5 V
  • 电流 - 电源：200µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：32-WFQFN 裸露焊盘
  • 供应商设备封装：32-WQFN-EP（3x6）
  • 包装：®
  • 其它名称：296-27920-6

产品特性

  • Supports 7-Channel VGA Signals (R, G, B, HSYNC, VSYNC, DDC CLK, and DDC DAT)
  • Integrated Level-Shifting Buffers for HSYNC and VSYNC Channels
  • Operating Voltage VDD = 3.3 V ±10% VDD_5 = 5 V ±10%
  • VDD = 3.3 V ±10%
  • VDD_5 = 5 V ±10%
  • High Bandwidth of 1.3 GHz (–3 dB)
  • Low ON-State Resistance and Input/Output Capacitance rON = 4 (Typ) CON = 8 pF (Typ)
  • rON = 4 (Typ)
  • CON = 8 pF (Typ)
  • Voltage Clamping NMOS Switches for SCL and SDA Channels
  • ESD Performance (Pins 12–15, 17–22, 24–27) ±2-kV Contact Discharge (IEC61000-4-2) 7-kV Human Body Model (to GND)
  • ±2-kV Contact Discharge (IEC61000-4-2)
  • 7-kV Human Body Model (to GND)
  • ESD Performance (All Pins) 3-kV Human Body Model (JESD22-A114E)
  • 3-kV Human Body Model (JESD22-A114E)
  • 32-Pin Quad Flat Pack No-Lead [QFN (RTG)] Package
  • APPLICATIONS Notebook Computers Docking Stations KVM Switches
  • Notebook Computers
  • Docking Stations
  • KVM Switches

产品概述

The TS3V712EL is a high bandwidth, 7-channel video demultiplexer for switching between a single VGA source and one of two end points. The device is designed for ensuring video signal integrity and minimizing video signal attenuation by providing high bandwidth of 1.3 GHz.The TS3V712EL has integrated level shifting buffers for the HSYNC and VSYNC signals which provide voltage level translation between 3.3 V and 5 V logic. The SCL and SDA lines use NMOS switches which clamp the output voltage to 1 V below VDD.The video signals are protected against ESD with integrated diodes to VDD and GND that support levels up to ±2-kV Contact Discharge (IEC61000-4-2) and 7-kV Human Body Model (JESD22-A114E).
