TS3USB3200RSVR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：16-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.527-$1.23

更新日期：2024-04-01

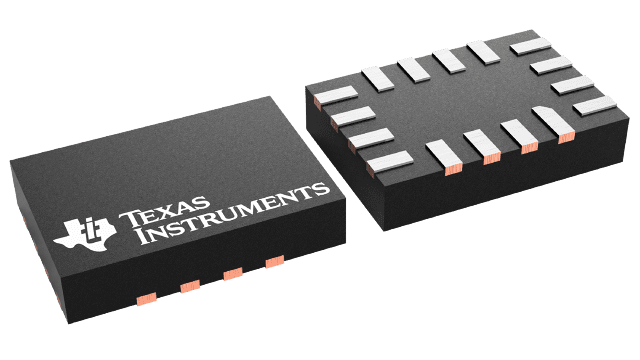

TS3USB3200RSVR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有 ID 选择和灵活电源控制的 USB 2.0 高速和移动高清链接开关

查看详情
  • 封装：16-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.527-$1.23

TS3USB3200RSVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3USB3200RSVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：USB 开关
  • 电路：1 x DPDT
  • 导通状态电阻：4.6 欧姆（USB），5.7 欧姆（MHL）
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：2.7 V ~ 4.3 V
  • 电流 - 电源：40µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-UFQFN
  • 供应商设备封装：16-UQFN（2.6x1.8）
  • 包装：®
  • 其它名称：296-30587-6

产品特性

  • VCC 范围：2.7V 至 4.3V
  • 移动高清链接 (MHL) 或移动显示端口 (MyDP) 开关带宽 (-3dB)：-5.5GHz Ron（典型值）：5.7Ω Con（典型值）：2,5pF
  • 带宽 (-3dB)：-5.5GHz
  • Ron（典型值）：5.7Ω
  • Con（典型值）：2,5pF
  • USB 开关带宽 (-3dB)：-5.5GHz Ron（典型值）：4.6Ω Con（典型值）：2,5pF
  • 带宽 (-3dB)：-5.5GHz
  • Ron（典型值）：4.6Ω
  • Con（典型值）：2,5pF
  • 电流消耗：40µA（典型值）
  • 特殊 特性灵活的电源控制：器件可通过 VBUS（不使用 VCC）或单独使用 VCC 供电 IOFF 保护防止在掉电状态（VCC 和 VBUS = 0V）下产生泄漏电流 1.8V 兼容控制输入（SEL1、SEL2 和 PSEL） 所有 I/O 引脚上的过压容限 (OVT) 高达 5.5V，而且无需使用外部组件
  • 灵活的电源控制：器件可通过 VBUS（不使用 VCC）或单独使用 VCC 供电
  • IOFF 保护防止在掉电状态（VCC 和 VBUS = 0V）下产生泄漏电流
  • 1.8V 兼容控制输入（SEL1、SEL2 和 PSEL）
  • 所有 I/O 引脚上的过压容限 (OVT) 高达 5.5V，而且无需使用外部组件
  • 静电放电 (ESD) 性能:3.5kV 人体放电模型（A114B，II 类） 1kV 带电器件模型 (C101)
  • 3.5kV 人体放电模型（A114B，II 类）
  • 1kV 带电器件模型 (C101)
  • 封装：16 引脚超薄四方扁平无引线 (UQFN) 封装（2.6 mm×1.8mm，0.4mm 间距）
  • 16 引脚超薄四方扁平无引线 (UQFN) 封装（2.6 mm×1.8mm，0.4mm 间距）
  • USB 2.0 应用
  • 移动高清链接 (MHL) 应用
  • 移动显示端口 (MyDP) 应用
  • 移动电话

产品概述

TS3USB3200 是一款差分单刀双掷 (DPDT) 多路复用器，在同一封装内包含一个高速移动高清链接 (MHL) 开关或移动显示端口 (MyDP) 开关以及一个 USB 2.0 高速 (480Mbps) 开关。此外，此器件还包括一个用于简化信息控制的单刀双掷 (SPDT) USB/MHL 或 MyDP ID 开关。这些配置使得系统设计人员能够为 MHL/MyDP 视频信号和 USB 数据使用一个普通 USB 或者微型 USB 连接器。 TS3USB3200 具有一个 2.7V 至 4.3V 的 VCC范围，并且可选择由 VBUS（不使用 VCC）供电。该器件支持过压容限 (OVT) 特性，允许 I/O 引脚承受过压条件（最高可达 5.5V）。当供电消失时，断电保护特性强制所有 I/O 引脚变为高阻抗模式。这样可实现信号线路的完全隔离，从而避免的过多的泄漏电流。TS3USB3200 的选择引脚与 1.8V 控制电压兼容，允许它们直接与移动处理器的通用 I/O (GPIO) 相连。TS3USB3200 采用小型 16 引脚 UQFN 封装（尺寸为 2.6mm × 1.8mm），是移动应用的 理想选择。
查看全部

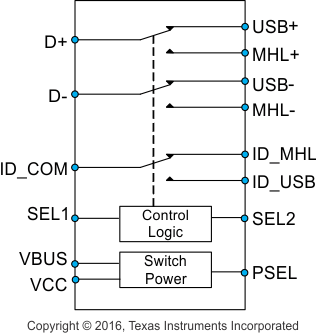

TS3USB3200RSVR 电路图

TS3USB3200RSVR 电路图

TS3USB3200RSVR 电路图
