TS3USB3031RMGR

Texas Instruments 模拟开关 - 特殊用途

更新日期：2024-04-01 00:04:00

TS3USB3031RMGR

Texas Instruments 模拟开关 - 特殊用途

产品简介：DP3T USB 2.0 高速和移动高清链路 (MHL) (6.5GHz) 开关

查看详情

TS3USB3031RMGR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3USB3031RMGR 中文资料属性参数

  • 现有数量：9,006现货9,000Factory
  • 价格：1 : ￥9.62000剪切带（CT）3,000 : ￥4.38835卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：USB
  • 多路复用器/解复用器电路：-
  • 开关电路：DP3T
  • 通道数：1
  • 导通电阻（最大值）：7 欧姆
  • 电压 -?电源，单 (V+)：2.5V ~ 4.3V
  • 电压 - 供电，双?(V±)：-
  • -3db 带宽：6.5GHz
  • 特性：USB 2.0
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：12-WFQFN
  • 供应商器件封装：12-WQFN（1.8x1.8）

产品特性

  • VCC 范围：2.5V 至 4.3V
  • 移动高清链路 (MHL) 或移动显示端口 (MyDP) 开关：带宽 (-3dB)：-6.5GHzRON（典型值）：5.5ΩCON（典型值）：1.3pF
  • 带宽 (-3dB)：-6.5GHz
  • RON（典型值）：5.5Ω
  • CON（典型值）：1.3pF
  • USB 开关（2 组）：带宽 (-3dB)：6.5GHzRON（典型值）：4.5ΩCON（典型值）：1pF
  • 带宽 (-3dB)：6.5GHz
  • RON（典型值）：4.5Ω
  • CON（典型值）：1pF
  • 电流消耗：28µA（典型值）
  • 特殊 特性：IOFF 保护防止在掉电状态 (VCC = 0V) 下产生泄漏电流1.8V 兼容控制输入 (SEL)所有 I/O 引脚上的过压容限 (OVT) 高达 5.5V，而且无需使用外部组件
  • IOFF 保护防止在掉电状态 (VCC = 0V) 下产生泄漏电流
  • 1.8V 兼容控制输入 (SEL)
  • 所有 I/O 引脚上的过压容限 (OVT) 高达 5.5V，而且无需使用外部组件
  • 静电放电 (ESD) 性能:2kV 人体放电模型（A114B，II 类）1kV 带电器件模型 (C101)
  • 2kV 人体放电模型（A114B，II 类）
  • 1kV 带电器件模型 (C101)
  • 封装：12 引脚 VQFN 封装（1.8mm × 1.8mm，间距为 0.5mm）
  • 12 引脚 VQFN 封装（1.8mm × 1.8mm，间距为 0.5mm）

产品概述

TS3USB3031 器件为双通道、1：3 多路复用器，其中包括高速移动高清链路 (MHL)、移动显示端口 (MyDP) 开关和 USB 2.0 高速 (480Mbps) 开关。这些配置允许系统设计人员针对 MHL/MyDP 信号和两组 USB 数据使用通用 USB 或 Mico-USB 连接器，从而节省电路板空间且无需再使用多个连接器。MHL/MyDP 路径支持最新的 MHL 3.0 修订版本技术规格。TS3USB3031 的 VCC 范围为 2.5V 至 4.3V，支持过压容限 (OVT) 功能，允许 I/O 引脚承受过压条件（最高可达 5.5V）。断电保护特性在未加电时强制所有 I/O 引脚处于高阻抗模式，从而实现此类情况下信号线路的完全隔离而又不产生过多的泄漏电流。TS3USB3031 的选择引脚与 1.8V 控制电压兼容，允许它们直接与移动处理器的通用 I/O (GPIO) 相连，而无需额外的电压电平转换电路。TS3USB3031 采用小型 12 引脚 VQFN 封装，尺寸仅为 1.8mm × 1.8mm，是移动应用的 理想选择。
查看全部

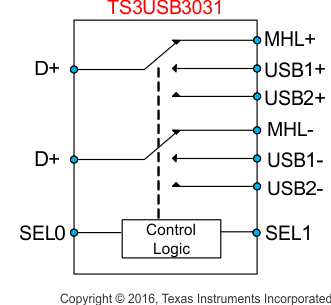

TS3USB3031RMGR 电路图

TS3USB3031RMGR 电路图

TS3USB3031RMGR 电路图
