TS3USB221RSER

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：10-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.894-$1.91

更新日期：2024-04-01

TS3USB221RSER

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有单使能端的高速 USB 2.0 (480Mbps) 1:2 多路复用器/多路解复用器开关

查看详情
  • 封装：10-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.894-$1.91

TS3USB221RSER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TS3USB221RSER 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：USB 开关
  • 电路：2 x 1:2
  • 导通状态电阻：6 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：2.5 V ~ 3.3 V
  • 电流 - 电源：30µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：10-UFQFN
  • 供应商设备封装：10-UQFN（2.0x1.5）
  • 包装：Digi-Reel®
  • 其它名称：296-21918-6

产品特性

  • VCC 工作电压为 2.3 V 至 3.6 V
  • VI/O 支持高达 5.5V 的信号
  • 1.8V 兼容控制引脚输入
  • OE 禁用时采用低功耗模式 (1µA)
  • rON = 6Ω（最大值）
  • ΔrON = 0.2Ω（典型值）
  • Cio(on) = 6pF（最大值）
  • 低功耗（最大值为 30uA）
  • ESD > 2000V 人体放电模型 (HBM)
  • 高带宽：1.1GHz（典型值）

产品概述

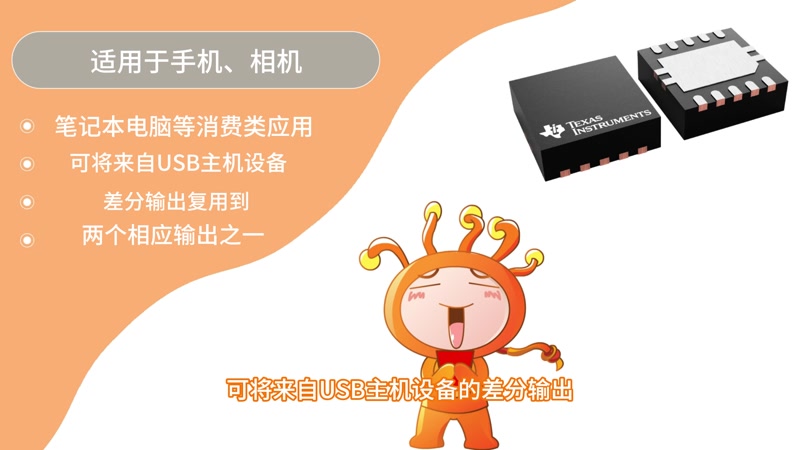

TS3USB221 是一款高带宽开关，专为电话和消费型应用（例如：手机、 数码相机、带集线器的笔记本电脑或带电流限制的 USB I/O）中的高速 USB 2.0 信号的转换而设计。此开关具有较宽的带宽 (1.1GHz)，这一特性使得信号传递具有最少的边缘失真和相位失真。该器件将 USB 主机器件差动输出复用到一个相应的输出（共两个输出）。此开关为双向开关，输出端高速信号具有极少或零衰减。TS3USB221 能实现低位间偏移和高通道间噪声隔离。TS3USB221 同样能够兼容各种标准，例如高速 USB 2.0 (480Mbps)。
查看全部

TS3USB221RSER 数据手册

数据手册 说明 数量 操作
TS3USB221RSERG4

High-Speed USB 2.0 (480 Mbps) 1:2 Multiplexer/Demultiplexer Switch With Single Enable 10-QFN -40 to 85

20页,1.14M 查看

TS3USB221RSER 电路图

TS3USB221RSER 电路图

TS3USB221RSER 电路图
