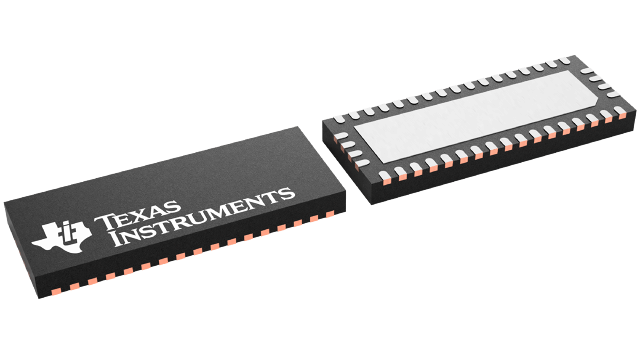

TS3L501ERUAR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：42-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

更新日期：2024-04-01

TS3L501ERUAR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有断电模式的 3.3V、2:1 (SPDT)、11 通道以太网 LAN 交换机

查看详情
  • 封装：42-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

TS3L501ERUAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3L501ERUAR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：以太网开关
  • 电路：1 x 16:8
  • 导通状态电阻：6 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：3 V ~ 3.6 V
  • 电流 - 电源：250µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：42-WFQFN 裸露焊盘
  • 供应商设备封装：42-WQFN-EP（3.5x9.0）
  • 包装：®
  • 其它名称：296-27859-6

产品特性

  • 集成断电模式
  • 高带宽（BW = 600MHz，典型值）
  • 低串扰（在 250MHz 下的典型值为 XTALK = -37dB ）
  • 低位间偏差（tsk(o) = 100ps 最大值）
  • 平缓的低导通状态电阻 （ron = 4Ω 典型值，ron(flat) = 0.5Ω 典型值）
  • 低输入和输出电容 （CON = 9pF 典型值）
  • 支持在数据 I/O 端口上 进行轨到轨开关（0V 至 3.6V）
  • VCC 工作电压范围：3V 至 3.6V
  • 支持断电模式
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 性能（A、B、C 和 LED 引脚） ±4kV IEC61000-4-2，接触放电 符合 JESD22-A114E 标准的 6kV 人体放电模型（将 I/O 引脚切换到 GND）
  • ±4kV IEC61000-4-2，接触放电
  • 符合 JESD22-A114E 标准的 6kV 人体放电模型（将 I/O 引脚切换到 GND）
  • ESD 性能（所有引脚） 符合 JESD22-A114E 的 2kV 人体放电模式
  • 符合 JESD22-A114E 的 2kV 人体放电模式

产品概述

TS3L501E 是一款具有单选 (SEL) 输入和断电模式输入的 11 通道 SPDT 模拟开关或 22 位至 11 位多路复用器或多路信号分离器 LAN 开关。该器件提供用于切换状态指示 LED 信号的额外 I/O，并包含高 ESD 保护。SEL 输入控制多路复用器或多路信号分离器的数据路径。断电输入可将器件置于待机模式，从而更大限度地降低每种模式选择的电流消耗。该器件提供平缓的低导通状态电阻（ron) 和出色的导通状态电阻匹配。该器件具有低输入或输出电容、高带宽、低偏斜和低通道间串扰，适用于各种 LAN 应用（例如 10/100/1000 Base-T），还可用于替代 LAN 应用中的机械继电器。它也可以用于将信号从 10/100 Base-T 以太网收发器路由至笔记本电脑或扩展坞中的 RJ-45 LAN 连接器。其在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。
查看全部

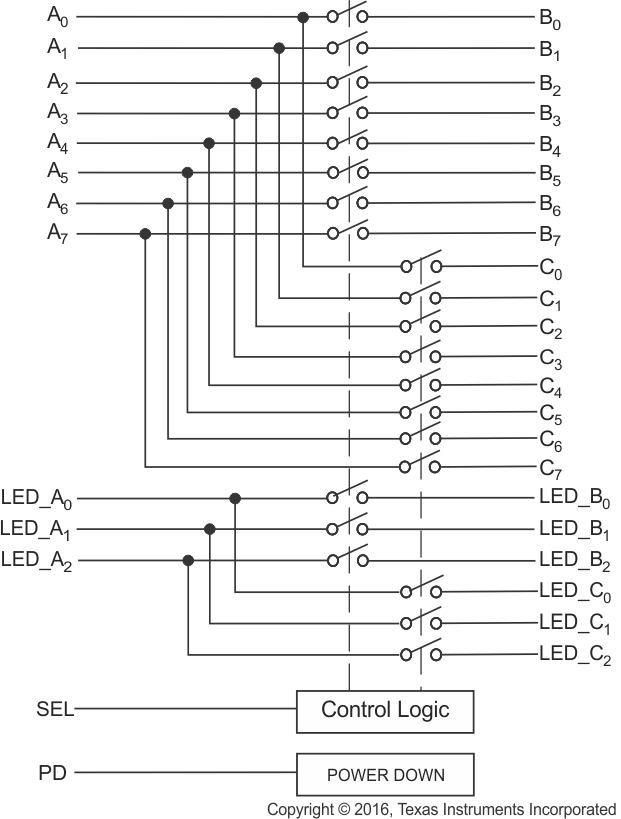

TS3L501ERUAR 电路图

TS3L501ERUAR 电路图

TS3L501ERUAR 电路图
