TS3DV621RUAR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

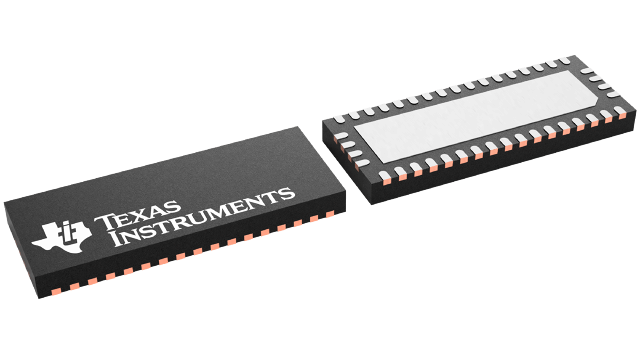

  • 封装：42-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2665-$2.71

更新日期：2024-04-01

TS3DV621RUAR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：适用于 DVI 1.0/HDMI 1.4 应用的 3.4Gbps 12 通道差动 1 至 2 和 2 至 1 多路复用器

查看详情
  • 封装：42-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2665-$2.71

TS3DV621RUAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3DV621RUAR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：多路复用器/多路分解器
  • 电路：12 x 1:2
  • 导通状态电阻：12 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：3 V ~ 3.6 V
  • 电流 - 电源：300µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：42-WFQFN 裸露焊盘
  • 供应商设备封装：42-WQFN-EP（3.5x9.0）
  • 包装：®
  • 其它名称：296-30394-6

产品特性

  • 开关类型：2:1 或者 1:2
  • 数据速率兼容性HDMI v1.4 DVI 1.0 DisplayPort 1.1a
  • HDMI v1.4
  • DVI 1.0
  • DisplayPort 1.1a
  • 带宽 (-3dB) - 2.2GHz
  • RON – 8Ω
  • CON - 5.6pF
  • VCC范围 - 3.0V-3.6V
  • I/O 电压范围 - 0-5V
  • 位到位失真 - 典型值为 6ps
  • 传播延迟 - 典型值为 40ps
  • 特殊特性专用使能逻辑电路支持高阻抗 (Hi-Z) 模式 I关闭防止断电状态 (VCC = 0V) 下的电流泄漏
  • 专用使能逻辑电路支持高阻抗 (Hi-Z) 模式
  • I关闭防止断电状态 (VCC = 0V) 下的电流泄漏
  • 静电放电 (ESD) 性能2kV 人体模型（A114B，II 类） 1kV 充电器件模型 (C101)
  • 2kV 人体模型（A114B，II 类）
  • 1kV 充电器件模型 (C101)
  • 42 引脚四方扁平无引脚 (QFN) 封装（9 x 3.5 mm，引脚中心距 0.5mm）

产品概述

TS3DV621 是一款具有 4 个集成边频带控制通道（DDC，AUX，CEC，或者 HPD）信号转换开关的 1:2 或者 2:1 双向复用器/去复用器。 运行在 3 至 3.6V 的电源下，TS3DV621 提供低且平的接通状态电阻以及低 I/O 电容，从而使TS3DV621 获得一个值为 2.2GHz 的典型带宽。 此器件为 HDMI，DVI，和 DisplayPort 应用提供所需的高带宽。 TS3DV621 将高速物理链路接口从一个单一的 HDMI 端口拓展至 2 个 HDMI 端口（A 或 B 端口）或者反之亦然。 它还可被用于显示端口 (DP) 发送/接收应用。 集成的边频带控制通道允许 5V 信号通过，使得TS3DV621 适合于 HDMI 应用。TS3DV621 最常见的应用是接收应用。 在这个情况下，可有 2 个源（DVD，机顶盒，或者游戏控制台）被按一定路径连接至一个接收器。 未选择的端口处于高阻抗模式，这样接收器只从一个源接收信息。 高带宽数码内容保护 (HDCP) 加密通过开关到达接收器进行解码。
