TS3DS10224RUKR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：20-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

更新日期：2024-04-01

TS3DS10224RUKR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：3.3V、4:1 差分单通道或 2:1 差分 2 通道模拟多路复用器

查看详情
  • 封装：20-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

TS3DS10224RUKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3DS10224RUKR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：多路复用器/多路分解器
  • 电路：1 x 2:4
  • 导通状态电阻：19 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：3 V ~ 3.6 V
  • 电流 - 电源：50µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：20-WFQFN 裸露焊盘
  • 供应商设备封装：20-QFN 裸露焊盘（3x3）
  • 包装：®
  • 其它名称：296-29104-6

产品特性

  • 可用于配置 差动交叉点开关 差分单通道 1:4 多路复用器和多路信号分离器 差分双通道 1:2 多路复用器和多路信号分离器 信号对至两个端口的同步差动扇出
  • 差动交叉点开关
  • 差分单通道 1:4 多路复用器和多路信号分离器
  • 差分双通道 1:2 多路复用器和多路信号分离器
  • 信号对至两个端口的同步差动扇出
  • 双向运转
  • 失效防护保护：IOFF 保护可防止在掉电状态 (VCC = 0V) 下泄漏电流
  • 高带宽（典型值 1.2GHz）
  • 低 RON 和 CON： 典型值 13Ω RON 典型值 9pF CON
  • 典型值 13Ω RON
  • 典型值 9pF CON
  • 静电放电性能（I/O 引脚） ±8kV 接触放电 (IEC 61000-4-2) JESD22-A114E（至 GND）对应的 2 kV 人体模型
  • ±8kV 接触放电 (IEC 61000-4-2)
  • JESD22-A114E（至 GND）对应的 2 kV 人体模型
  • ESD 性能（所有引脚） JESD22 A114E 对应的 2 kV 人体模型
  • JESD22 A114E 对应的 2 kV 人体模型
  • 小型 WQFN 封装（3.00 mm × 3.00 mm， 0.4mm 间距）

产品概述

TS3DS10224 器件是一款双向差动交叉点、1:4 或 1:2 多路复用器和多路信号分离器；或高达 720Mbps 的高速差分信号 应用 扇出开关。TS3DS10224 逻辑表可对任何输入到输出进行布线，创建各种可能的开关或多路复用配置。常见配置包括：差动交叉点开关、差分 1:4 多路复用器，或差分双通道 1:2 多路复用器和多路信号分离器。TS3DS10224 提供 1.2GHz 高带宽，具有 13 Ω 的通道 RON（典型值）。 TS3DS10224 也可用于将差分信号对同步扇出至两个端口（扇出配置）。在这个配置中，带宽性能有所降低。TS3DS10224 需由 3V 至 3.6V 的电源供电。该器件 的 I/O 引脚上具有最高可达 ±8kV 的接触放电 ESD 保护和 2kV 人体模型。在电源 (VCC) 不存在时，TS3DS10224 使用高阻抗隔离 I/O 引脚以提供失效防护保护。
查看全部

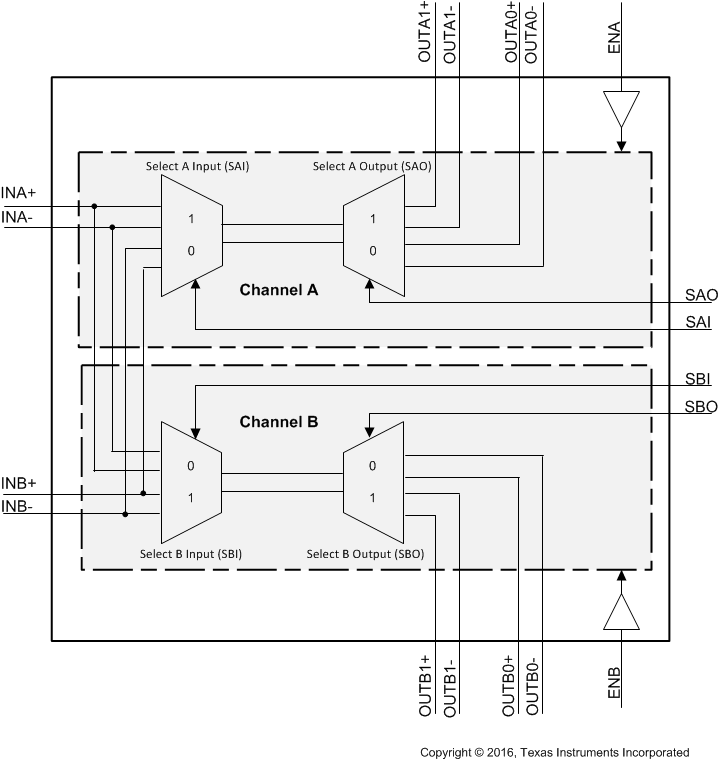

TS3DS10224RUKR 电路图

TS3DS10224RUKR 电路图

TS3DS10224RUKR 电路图
