TS3A4741DGKR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.465-$1.08

更新日期：2024-04-01 00:04:00

TS3A4741DGKR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有 1.8V 输入逻辑的 0.9Ω、3.3V、1:1 (SPST)、2 通道模拟开关（2 个高电平有效）

查看详情
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.465-$1.08

TS3A4741DGKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3A4741DGKR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：开关
  • 电路：2 x SPST - NO
  • 导通状态电阻：900 毫欧
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：1.6 V ~ 3.6 V
  • 电流 - 电源：-
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：8-MSOP
  • 包装：Digi-Reel®
  • 其它名称：296-21917-6

产品特性

  • Low ON-State Resistance (Ron) 0.9-Ω Max (3-V Supply) 1.5-Ω Max (1.8-V Supply)
  • 0.9-Ω Max (3-V Supply)
  • 1.5-Ω Max (1.8-V Supply)
  • 0.4-Ω Max Ron Flatness (3-V Supply)
  • 1.6-V to 3.6-V Single-Supply Operation
  • Available in SOT-23 and VSSOP Packages
  • High Current-Handling Capacity (100 mA Continuous)
  • 1.8-V CMOS Logic Compatible (3-V Supply)
  • Fast Switching: tON = 14 ns, tOFF = 9 ns

产品概述

The TS3A4741 and TS3A4742 are bi-directional, 2-channel single-pole/single-throw (SPST) analog switches with low ON-state resistance (Ron), low-voltage, that operate from a single 1.6-V to 3.6-V supply. These devices have fast switching speeds, handle rail-to-rail analog signals, and consume very low quiescent power.The digital logic input is 1.8-V CMOS compatible when using a single 3-V supply.The TS3A4741 has two normally open (NO) switches, and the TS3A4742 has two normally closed (NC) switches.
查看全部

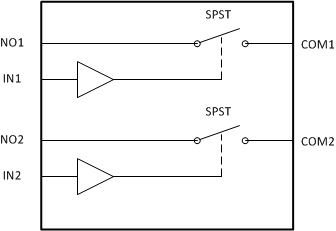

TS3A4741DGKR 电路图

TS3A4741DGKR 电路图

TS3A4741DGKR 电路图
