TS3A27518EPWR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有 1.8V 兼容控制输入的 3.3V、2:1 (SPDT)、6 通道模拟多路复用器

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

TS3A27518EPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3A27518EPWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：多路复用器/多路分解器
  • 电路：6 x 1:2
  • 导通状态电阻：6 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：1.65 V ~ 3.6 V
  • 电流 - 电源：40µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：24-TSSOP
  • 包装：®
  • 其它名称：296-24570-6

产品特性

  • 1.65V 至 3.6V 单电源运行
  • 断电模式隔离，VCC = 0
  • 低电容开关，21.5pF（典型值）
  • 可为高速轨到轨信号处理 提供高达 240MHz 的带宽
  • 串扰及断开隔离为 -62dB
  • 1.8V 逻辑兼容输入
  • 可耐受 3.6V 电压的控制输入
  • 闩锁性能超过 100 mA，符合 JESD 78 II 类规范
  • ESD 性能经测试符合 JESD 22 规范 2500V 人体放电模型（A114-B，II 类） 1500V 充电器件模型 (C101)
  • 2500V 人体放电模型（A114-B，II 类）
  • 1500V 充电器件模型 (C101)
  • ESD 性能：NC/NO 端口 ±6kV 接触放电 (IEC 61000-4-2)
  • ±6kV 接触放电 (IEC 61000-4-2)
  • 24-WQFN (4.00mm × 4.00mm) 和 24-TSSOP (7.90mm × 6.60mm) 封装

产品概述

TS3A27518E 是一款双向 6 通道 1:2 多路复用器/多路解复用器，其设计工作电压为 1.65V 至 3.6V。此器件可以处理数字信号和模拟信号，并可向任意方向传输高达 VCC 的信号。TS3A27518E 有两个控制引脚，每个引脚可同时控制三个 1:2 复用器，并且一个使能引脚可将所有输出置于高阻抗模式。这个控制引脚与 1.8V 逻辑阈值兼容，并且向下兼容 2.5V 和 3.3V 逻辑阈值。由于 SDIO 接口包含 6 位信号，即 CMD、CLK 和数据 [0:3] 信号，TS3A27518E 允许 SD、SDIO 和多媒体卡主机控制器扩展至多个卡或者外设。此器件还支持 qSPI 等其他 6 位接口。TS3A27518E 具有两个控制引脚，为用户提供了更大的灵活性。例如：该器件能够对诸如 LCD 电视、LCD 监视器或笔记本电脑扩展坞等设备中的两个不同的音频-视频信号进行多路复用。
查看全部

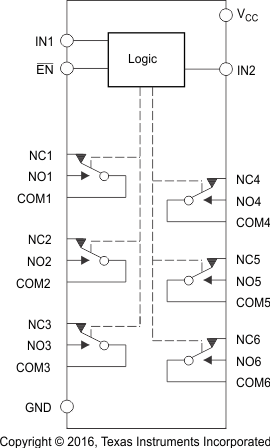

TS3A27518EPWR 电路图

TS3A27518EPWR 电路图

TS3A27518EPWR 电路图
