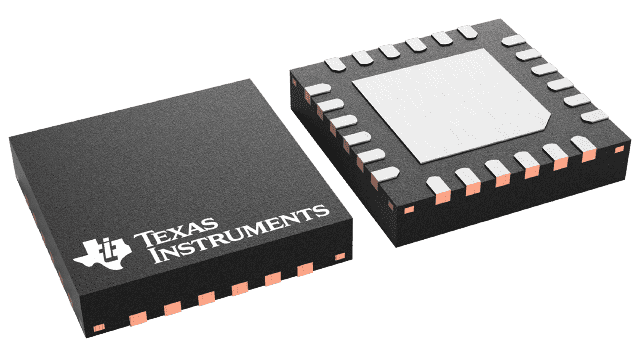

  • 封装：24-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.397

更新日期：2024-04-01

TS3A27518EIRTWRQ1

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有 1.8V 兼容控制输入的汽车类 3.3V、2:1 (SPDT)、6 通道模拟多路复用器

查看详情
  • 封装：24-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.397

TS3A27518EIRTWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3A27518EIRTWRQ1 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：多路复用器/多路分解器
  • 电路：6 x 1:2
  • 导通状态电阻：6.2 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：1.65 V ~ 3.6 V
  • 电流 - 电源：40nA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：24-WFQFN 裸露焊盘
  • 供应商设备封装：24-QFN 裸露焊盘（4x4）
  • 包装：带卷 (TR)

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 2：-40°C 至 105°C 环境工作温度范围 器件 HBM ESD 分类等级 H2 器件 CDM ESD 分类等级 C3B
  • 器件温度等级 2：-40°C 至 105°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C3B
  • 提供功能安全型 有助于进行功能安全系统设计的文档
  • 有助于进行功能安全系统设计的文档
  • 1.65V 至 3.6V 单电源运行
  • 关断保护（在处于断电模式时提供隔离，在 V+ = 0 时处于高阻抗状态）
  • 低电容开关，21.5pF（典型值）
  • 可为高速轨到轨信号处理提供高达 240MHz 的带宽
  • 串扰及断开隔离为 -62dB
  • 用于控制输入的 1.8V 逻辑阈值兼容性
  • 可耐受 3.6V 电压的控制输入
  • ESD 性能：NC/NO 端口 ±6kV 接触放电 (IEC 61000-4-2)
  • ±6kV 接触放电 (IEC 61000-4-2)
  • 24 引脚 TSSOP (7.80mm × 4.40mm) 和 24 引脚 QFN (4.00mm × 4.00mm) 封装

产品概述

TS3A27518E-Q1 是一款 6 位、2 选 1 多路复用器/多路解复用器，其设计工作电压为 1.65V 至 3.6V。此器件可以处理数字信号和模拟信号，并允许向任意方向传输高达 V+ 的信号。TS3A27518E-Q1 有两个控制引脚，每个引脚可同时控制三个 2 选 1 复用器，并且一个使能引脚可用于将所有输出置于高阻抗模式。这个控制引脚与 1.8V 逻辑阈值兼容并且也与 2.5V 和 3.3V 阈值向后兼容。由于 SDIO 接口包含 6 位信号，即 CMD、CLK 和 Data[0:3] 信号，TS3A27518E-Q1 允许 SD、SDIO 和多媒体卡主机控制器扩展至多个卡或者外设。TS3A27518E-Q1 有两个控制引脚，这两个引脚可为用户提供附加灵活性，例如复用两个设备中不同的音视频信号（诸如 LCD 电视、LCD 监视器、或者笔记本扩展坞）的功能。
查看全部

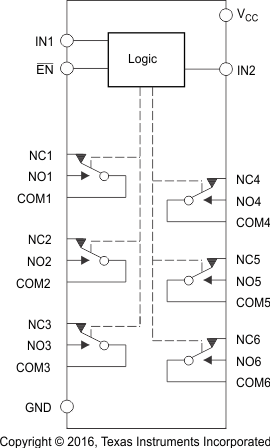

TS3A27518EIRTWRQ1 电路图

TS3A27518EIRTWRQ1 电路图

TS3A27518EIRTWRQ1 电路图
