TS3A225ERTER

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

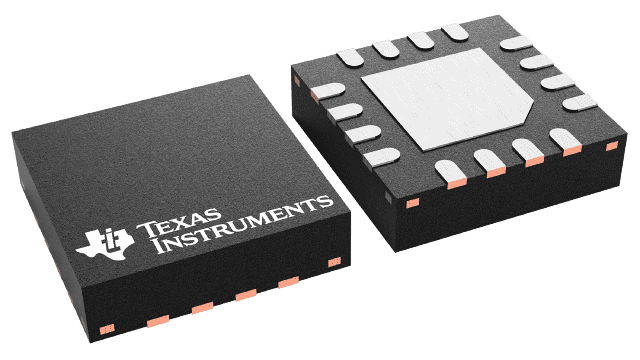

  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8195-$1.75

更新日期：2024-04-01

TS3A225ERTER

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：具有自主麦克风和接地检测功能的 100mΩ 音频插孔开关

查看详情
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8195-$1.75

TS3A225ERTER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3A225ERTER 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：音频开关
  • 电路：2 x SPDT
  • 导通状态电阻：100 毫欧
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：2.7 V ~ 4.5 V
  • 电流 - 电源：-
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 供应商设备封装：16-WQFN 裸露焊盘（3x3）
  • 包装：®
  • 其它名称：296-30111-6

产品特性

  • VDD范围 = 2.7V 至 4.5V
  • 打开立体声插孔开关前断开
  • 针对接地场效应晶体管 (FET) 开关的 Ron晶圆级芯片封装 (WCSP)：70mΩ 四方扁平无引线 (QFN) 封装：100mΩ
  • 晶圆级芯片封装 (WCSP)：70mΩ
  • 四方扁平无引线 (QFN) 封装：100mΩ
  • GND 和麦克风连接的自主检测
  • 由 I2C 或外部触发引脚触发的检测
  • HDA 兼容麦克风插入指示器
  • 1.8V 兼容 I2C 开关控制
  • 静电放电 (ESD) 性能测试符合 JESD 22 标准： 2000V 人体模型（A114-B，II 类） 500V 充电器件模型 (C101)
  • 2000V 人体模型（A114-B，II 类）
  • 500V 充电器件模型 (C101)
  • ESD 性能 (SLEEVE，RING2，TIP) ±8kV 接触放电 (IEC 61000-4-2)
  • ±8kV 接触放电 (IEC 61000-4-2)
  • 手机/平板电脑
  • 笔记本电脑

产品概述

TS3A225E 是一个音频头戴式耳机开关器件。 此器件可检测模拟麦克风是否存在，并在音频立体声插孔中的不同接头之间切换系统模拟麦克风引脚。 立体声接头中的麦克风连接可与接地连接互换，具体取决于制造商。 当 TAS3A225E 检测到一个特定配置时，器件会自动将麦克风线路连接到适当的引脚。 此器件还报告音频立体声插孔上插入的模拟麦克风。在某些系统中，需要将立体声插孔引脚接地。 TS3A225E 提供用于接地短路的两个内部低电阻 (<100mΩ) FET 开关。
查看全部
