TS2PCIE2212ZAHRG1

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：48-LFBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.376-$4.75

更新日期：2024-04-01 00:04:00

TS2PCIE2212ZAHRG1

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：4 通道 PCIe 2:1 多路复用器/多路解复用器无源 FET 开关

查看详情
  • 封装：48-LFBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.376-$4.75

TS2PCIE2212ZAHRG1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS2PCIE2212ZAHRG1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：多路复用器/多路分解器，PCIE
  • 电路：2 x 1:2
  • 导通状态电阻：17 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：1.7 V ~ 1.9 V
  • 电流 - 电源：160µA
  • 工作温度：0°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：48-LFBGA
  • 供应商设备封装：48-NFBGA（5x5）
  • 包装：Digi-Reel®
  • 其它名称：296-24682-6

产品特性

  • Offers Bandwidth Allocation of PCI Express™ Signal Using Two-Lane 1:2 Multiplexer/Demultiplexer
  • Vcc Operating Range From 1.7 V to 1.9 V
  • Supports Data Rates of 2.5 Gbps
  • Port-Port Crosstalk (-39 dB at 1.25 GHz)
  • OFF Port Isolation (-38 dB at 1.25 GHz)
  • Low ON-State Resistance (10 Typ)
  • Low Input/Output Capacitance (3.5 pF Typ)
  • Excellent Differential Skew (5 ps Max)
  • Minimal Propagation Delay
  • ESD Performance Tested Per JESD 222000-V Human-Body Model (A114-B, Class II)1000-V Charged-Device Model (C101)
  • 2000-V Human-Body Model (A114-B, Class II)
  • 1000-V Charged-Device Model (C101)

产品概述

The TS2PCIE2212 can be used to muxltiplex/demultiplex two PCI Express™ lanes, each representing differential pairs of receive (RX) and transmit (TX) signals. The switch operates at the PCI Express bandwidth standard of 2.5-Gbps signal-processing speed. The device is composed of two banks, with each bank accommodating two sources (source A and source B) and two destinations (destination A and destination B).When a logic-level low is applied to the control (CTRL) pin, source A is connected to destination A and source B is connected to destination B. When a logic-level high is applied to CTRL, source A is connected to destination B, while source B and destination A are open.
查看全部

TS2PCIE2212ZAHRG1 数据手册

数据手册 说明 数量 操作
TS2PCIE2212ZAHRG1

IC PCIE MUX/DMUX 4CH 2:1 48NFBGA

 14页,381K 查看

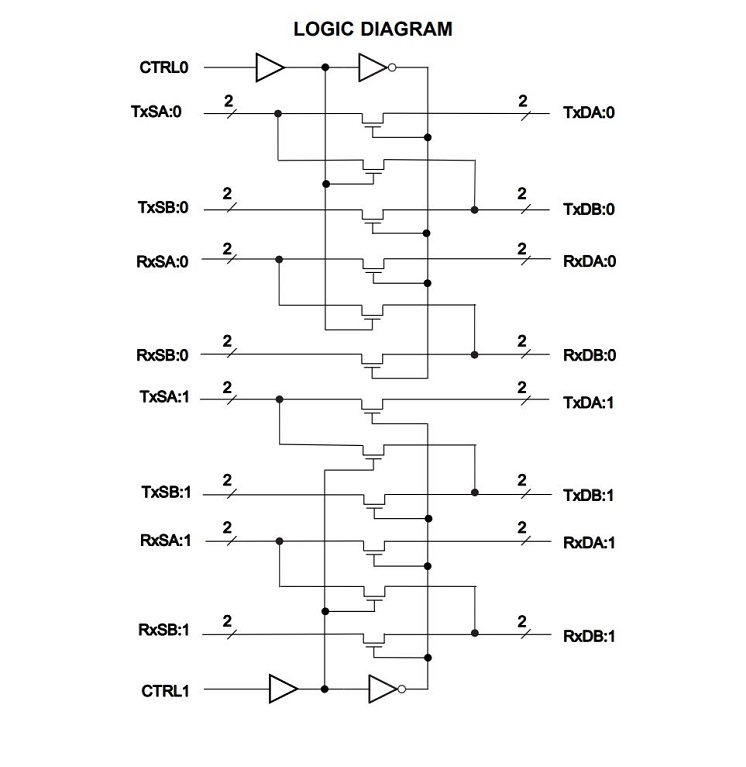

TS2PCIE2212ZAHRG1 电路图

TS2PCIE2212ZAHRG1 电路图

TS2PCIE2212ZAHRG1 电路图
