TS12A44515DR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.894-$1.91

更新日期：2024-04-01 00:04:00

TS12A44515DR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：12V、1:1 (SPST)、4 通道通用模拟开关（低电平有效）

查看详情
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.894-$1.91

TS12A44515DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS12A44515DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：-
  • 功能：开关
  • 电路：4 x SPST - NC
  • 导通状态电阻：20 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：2 V ~ 12 V
  • 电流 - 电源：50nA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：14-SOIC
  • 包装：Digi-Reel®
  • 其它名称：296-24790-6

产品特性

  • 2-V to 12-V Single-Supply Operation
  • Specified ON-State Resistance: 15-Ω Maximum With 12-V Supply 20-Ω Maximum With 5-V Supply 50-Ω Maximum With 3.3-V Supply
  • 15-Ω Maximum With 12-V Supply
  • 20-Ω Maximum With 5-V Supply
  • 50-Ω Maximum With 3.3-V Supply
  • ΔRON Matching 2.5-Ω (Max) at 12 V 3-Ω (Max) at 5 V 3.5-Ω (Max) at 3.3 V
  • 2.5-Ω (Max) at 12 V
  • 3-Ω (Max) at 5 V
  • 3.5-Ω (Max) at 3.3 V
  • Specified Low OFF-Leakage Currents: 1 nA at 25°C 10 nA at 85°C
  • 1 nA at 25°C
  • 10 nA at 85°C
  • Specified Low ON-Leakage Currents: 1 nA at 25°C 10 nA at 85&25;C
  • 1 nA at 25°C
  • 10 nA at 85&25;C
  • Low Charge Injection: 11.5 pC (12-V Supply)
  • Fast Switching Speed: tON = 80 ns, tOFF = 50 ns (12-V Supply)
  • Break-Before-Make Operation (tON > tOFF)
  • TTL/CMOS-Logic Compatible With 5-V Supply
  • Available in 14-Pin TSSOP Package or 14-Pin SOIC Package

产品概述

The TS12A44513, TS12A44514, and TS12A44515 devices have four bidirectional single-pole single-throw (SPST) single-supply CMOS analog switches. The TS12A44513 has two normally closed (NC) switches and two normally open (NO) switches, the TS12A44514 has four NO switches, and the TS12A44515 has four NC switches.These CMOS switches may operate continuously with a single supply from 2 V to 12 V and can handle rail-to-rail analog signals. The OFF-leakage current maximum is only 1 nA at 25°C or 10 nA at 85°C.When using a 5-V supply, all digital inputs have 0.8-V to 2.4-V logic thresholds, ensuring TTL/CMOS-logic compatibility.
查看全部

TS12A44515DR 数据手册

数据手册 说明 数量 操作
TS12A44515DR

4 Circuit IC Switch 1:1 10 Ohm 14-SOIC

 24页,958K 查看

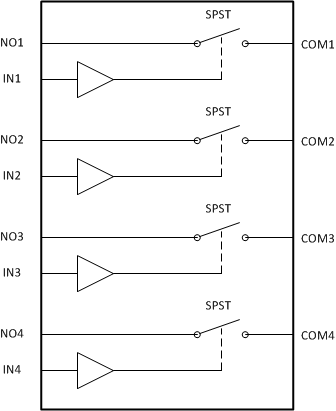

TS12A44515DR 电路图

TS12A44515DR 电路图

TS12A44515DR 电路图
