- 封装：8-WDFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.99-$1.75
更新日期：2024-04-01 00:04:00
产品简介：具有负信号处理功能的 12V、2:1 (SPDT)、单通道模拟开关
查看详情- 封装：8-WDFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.99-$1.75
TS12A12511DRJR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
QFN
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI
-
模拟开关IC
21+ -
10000
-
上海市
-
-
-
原装现货，品质为先！请来电垂询！
TS12A12511DRJR 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：接口 - 模拟开关，多路复用器，多路分解器
- 系列：-
- 功能：开关
- 电路：1 x SPDT
- 导通状态电阻：5 欧姆
- 电压电源：单/双电源
- 电压 - 电源，单路/双路(±)：2.7 V ~ 12 V，± 2.7 V ~ 6 V
- 电流 - 电源：70nA
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：8-WDFN 裸露焊盘
- 供应商设备封装：8-SON 裸露焊盘（4x4）
- 包装：Digi-Reel®
- 其它名称：296-25352-6
产品特性
- ±2.7V 至 ±6V 双电源
- 2.7V 至 12V 单电源
- 5Ω（典型值）导通状态电阻
- 1.6Ω（典型值）导通状态电阻平坦度
- 3.3V、5V 兼容数字控制输入
- 轨到轨模拟信号处理
- 快速 tON、tOFF 时间
- 支持数字和模拟信号应用
- 微型 8 引线 SOT-23、8 引线 MSOP 和 QFN-8 封装
- 闩锁性能超过 100 mA，符合 JESD 78 II 类规范
- ESD 性能经测试符合 JESD 22 规范 ±2000V 人体放电模型 （A114-B，II 类） ±1000V 组件充电模式 (C101)
- ±2000V 人体放电模型 （A114-B，II 类）
- ±1000V 组件充电模式 (C101)
产品概述
TS12A12511 是一款双向单通道单极双投 (SPDT) 模拟开关，可传递摆幅为 0V 至 12V 或 -6V 至 6V 的信号。此开关开启时，在两个方向上都表现得很好。该器件还具备 5Ω（典型值）的低导通状态电阻，与通道间电阻的差额小于 1Ω。其最大电流消耗小于 1µA，-3dB 带宽大于 93MHz。TS12A12511 具有先断后合开关操作，可防止切换通道时发生瞬时短路。此器件可采用 8 引线 VSSOP、8 引线 SOT-23 和 8 引脚 WSON 封装。

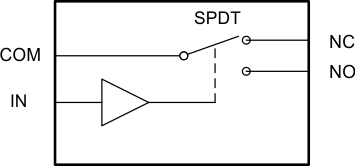

TS12A12511DRJR 电路图
TS12A12511DRJR 电路图
