TRSF3243EIPWR

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01 00:04:00

TRSF3243EIPWR

Texas Instruments 驱动器，接收器，收发器

产品简介：具有 15kV IEC ESD 保护的多通道 RS-232 兼容线路驱动器/接收器 (3T/5R)

查看详情

TRSF3243EIPWR 中文资料属性参数

现有数量：1,984现货10,000Factory
价格：1 : ￥22.58000剪切带（CT）2,000 : ￥12.75960卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
类型：收发器
协议：RS232
驱动器/接收器数：3/5
双工：完全版
接收器滞后：500 mV
数据速率：1Mbps
电压 - 供电：3V ~ 3.6V，4.5V ~ 5.5V
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：28-TSSOP（0.173"，4.40mm 宽）
供应商器件封装：28-TSSOP

产品特性

为 RS-232 总线引脚提供 ESD 保护 ±15kV 人体放电模型 (HBM) ±8kV IEC61000-4-2 接触放电 ±15kV IEC61000-4-2 气隙放电
±15kV 人体放电模型 (HBM)
±8kV IEC61000-4-2 接触放电
±15kV IEC61000-4-2 气隙放电
由单个 3V 至 5.5V VCC 电源供电
始终有效同相接收器输出 (ROUT2B)
低待机电流：1µA（典型值）
外部电容器：4 × 0.1µF
接受 5V 逻辑输入及 3.3V 电源
串行鼠标驱动能力
支持高达 1Mbit/s 的运行速度
自动断电功能，在没有检测到有效 RS-232 信号时禁用驱动器输出
采用节省空间的 RHB (5mm x 5mm QFN-32) 封装

产品概述

TRSF3243E 由三个线路驱动器、五个线路接收器和一个双电荷泵电路组成，在串行端口连接引脚上具有 ±15kV ESD（HBM 和 IEC61000-4-2，空气间隙放电）和 ±8kV ESD（IEC61000-4-2，接触放电）保护。该器件可在异步通信控制器和串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。另外，该器件包括一个始终有效同相输出 (ROUT2B)，这使得使用振铃指示的应用能够在器件断电的情况下发送数据。该器件以高达 1Mbit/s 的数据信号传输速率运行，具有从 18V/µs 至 150V/µs 的更高压摆率范围。串行端口处于非活动状态时，可提供灵活的电源管理控制选项。当 FORCEON 为低电平且 FORCEOFF 为高电平时，自动断电功能启用。在这种运行模式下，如果器件未检测到有效的 RS-232 信号，则禁用驱动器输出。如果 FORCEOFF 设定为低电平，则驱动器和接收器（ROUT2B 除外）均关闭，且电源电流降低至 1µA。断开串行端口的连接或关闭外围驱动器会导致发生自动断电情况。空白

查看全部

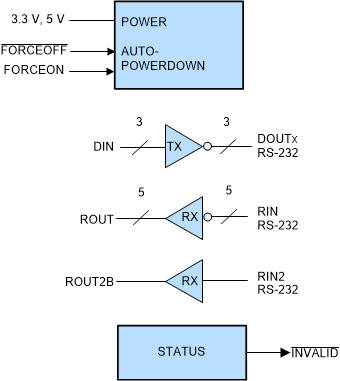

TRSF3243EIPWR 电路图
