更新日期：2024-04-01 00:04:00
产品简介：USB-C? Power Delivery high voltage power switch for sink with 3.3V dead battery LDO
查看详情TPS66120YBGR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
DSBGA28
23+ -
5800
-
上海市
-
-
-
全新原装现货，杜绝假货。
TPS66120YBGR 中文资料属性参数
- 现有数量：27,320现货9,000Factory
- 价格：1 : ￥7.87000剪切带（CT）3,000 : ￥3.57746卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 应用：-
- 多路复用器/解复用器电路：-
- 开关电路：-
- 通道数：1
- 导通电阻（最大值）：-
- 电压 -?电源，单 (V+)：2.85V ~ 3.6V
- 电压 - 供电，双?(V±)：-
- -3db 带宽：-
- 特性：-
- 工作温度：-10°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：28-XFBGA，DSBGA
- 供应商器件封装：28-DSBGA（1.61x2.81）
产品特性
- 集成 22mΩ（典型值），32V 耐压 NFET 4V 至 22V 灌电流路径，高达 5A
- 内置软启动可限制浪涌电流
- 集成高电压 VBUS LDO 稳压器（每种器件类型为 3.3V 或 5.0V）
- 通过引脚配置的可选 VBUS 过压保护。
- 系统电源和 VBUS 欠压保护
- 过热保护
- 反向电流保护
- 具有抗尖峰脉冲故障报告功能的故障引脚
- 小型 WCSP 封装，无需 HDI。
产品概述
TPS6612x 包含一个集成 4V 至 22V 灌电流电源路径。该电源路径都支持过热保护和反向电流保护。VBUS 具有过压保护，其电平由可选的外部电阻分压器设置。如果不需要过压保护，可以通过接地 OVP 终端来禁用。TPS6612x 支持显示过热事件的故障引脚。TPS6612x 系列还支持高电压 VBUS LDO 稳压器（每种器件类型为 3.3V 或 5V），可用于在电池电量耗尽的情况下为设备和其他系统组件供电。将 TPS66120 调节至 3.3V，将 TPS66121 调节至 5V。

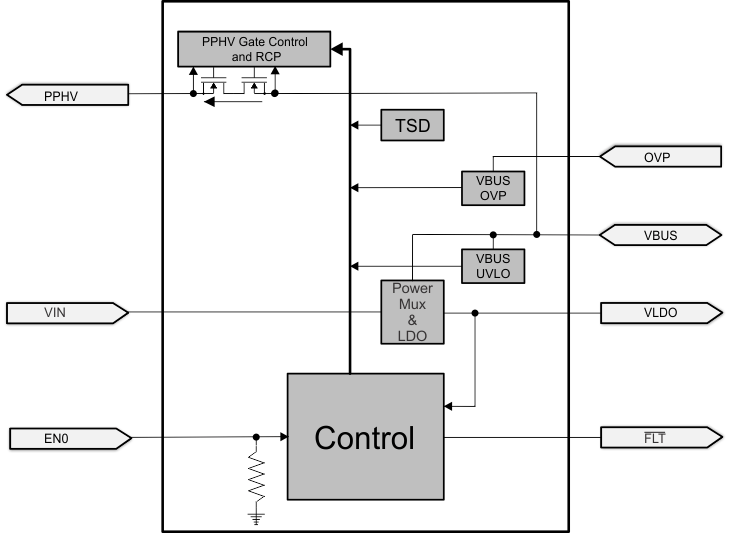

TPS66120YBGR 电路图
TPS66120YBGR 电路图
