更新日期：2024-04-01 00:04:00
产品简介：USB-C? Power Delivery 20V sink & 5V source power switch with 5V dead battery LDO
查看详情TPS66021YBGR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
DSBGA-28(1.61x2.81)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPS66021YBGR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥9.22000剪切带（CT）3,000 : ￥4.17370卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 应用：-
- 多路复用器/解复用器电路：-
- 开关电路：-
- 通道数：1
- 导通电阻（最大值）：-
- 电压 -?电源，单 (V+)：4.5V ~ 5.5V
- 电压 - 供电，双?(V±)：-
- -3db 带宽：-
- 特性：-
- 工作温度：-10°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：28-XFBGA，DSBGA
- 供应商器件封装：28-DSBGA（1.61x2.81）
产品特性
- 集成 30mΩ（典型值），32V 耐压 NFET 5V 拉电流路径，高达 3A
- 集成 22mΩ（典型值），32V 耐压 NFET 4V 至 22V 灌电流路径，高达 5A
- 5V 拉电流路径的可选电流限制
- 内置软启动可限制浪涌电流
- 集成高电压 VBUS LDO 稳压器（每种器件类型为 3.3V 或 5.0V）
- 通过引脚配置的可选 VBUS 过压保护。
- 系统电源和 VBUS 欠压保护
- 5V 系统电源过压保护
- 过热保护
- 反向电流保护
- 具有抗尖峰脉冲故障报告功能的故障引脚
- 支持快速角色交换
- IEC/UL 证书编号US-34369-UL 标准：IEC 62368-1 版本 2、UL 2367 版本 1
- 标准：IEC 62368-1 版本 2、UL 2367 版本 1
- 小型 WCSP 封装，无需 HDI。
产品概述
TPS6602x 是一个功能齐全的电源开关多路复用器，包含一个集成 5V 拉电流电源路径和一个 4V 至 22V 灌电流电源路径。当输出负载超过选定电流限制阈值时，5V 拉电流路径通过在恒定电流模式下运行，将输出电流限制在安全的电平。每种电源路径都支持过热保护和反向电流保护。VBUS 具有过压保护，其电平由可选的外部电阻分压器设置。如果不需要过压保护，可以通过接地 OVP 终端来禁用。TPS6602x 系列支持显示过流和过热事件的故障引脚。TPS6602x 系列还支持高电压 VBUS LDO 稳压器（每种器件类型为 3.3V 或 5V），可用于在电池电量耗尽的情况下为设备和其他系统组件供电。将 TPS66020 调节至 3.3V，将 TPS66021 调节至 5V。

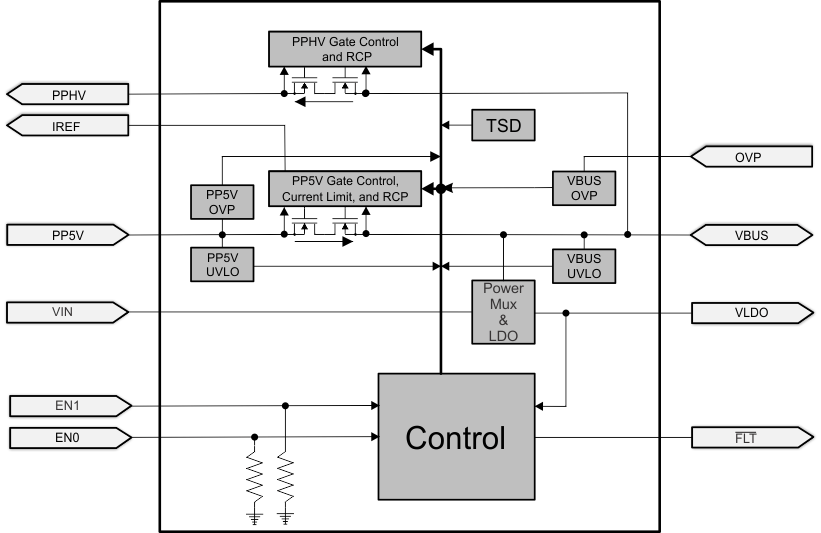

TPS66021YBGR 电路图
TPS66021YBGR 电路图
