TPS25821DSSR

Texas Instruments 专用

产品简介：USB Type-C? 电源控制器和 1.5A 电源开关

查看详情

TPS25821DSSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS25821DSSR 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：3,000 : ￥4.41220卷带（TR）
  • 系列：TPS25821
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：USB
  • 接口：-
  • 电压 - 供电：4.5V ~ 5.5V
  • 封装/外壳：12-WFDFN 裸露焊盘
  • 供应商器件封装：12-WSON（3x2）
  • 安装类型：表面贴装型

产品特性

  • USB Type-CTM Rel. 1.3 兼容源控制器
  • CC 线路上 STD/1.5A 电流通告性能
  • 连接器连接/断开的检测
  • 超高速极性确定
  • VBUS 和 VCONN (TPS25820) 应用以及用内部固定电流限制放电
  • Type-C 连接器不附加任何器件时的工作电流为 1.0µA（典型值）
  • 64mΩ（典型值）高侧输出 MOSFET
  • 满足 USB 限流要求 输出电流限制为 1.7A，精度为 ±7% 快速过流响应 - 1.5µs（典型值）
  • 输出电流限制为 1.7A，精度为 ±7%
  • 快速过流响应 - 1.5µs（典型值）
  • CC1 和 CC2 ±8kV 接触放电以及 ± 15kV 空气放电 ESD 额定值 (IEC-61000-4-2)
  • IEC/UL 证书 US-33101-UL: IEC 60950-1:2005; AMD1:2009, AMD2:2013 US-33102-UL: IEC 62368-1:2014
  • US-33101-UL: IEC 60950-1:2005; AMD1:2009, AMD2:2013
  • US-33102-UL: IEC 62368-1:2014

产品概述

TPS25820/21 是一款 USB Type-C 电源控制器，集成了一个额定电流为 1.5A 的 USB 电源开关。TPS25820/21 通过监测 Type-C 配置通道 (CC) 线路来确定 USB 接收装置是否连接。如果连接了接收装置，TPS25820/21 会向 VBUS 供电，并将可选的 VBUS 拉电流能力通过直通 CC 线路传达给接收器。如果使用电子标记电缆连接了接收装置，TPS25820 还会将 VCONN 电源施加于电缆 VCONN 引脚。TPS25821 不会施加 VCONN 电源，并在 USB 2.0 以及实施无数据充电等不需要 VCONN 的情况下发挥作用。 在不附加任何器件时，TPS25820/21 消耗的电流为 1.0µA（典型值）。FAULT 输出在开关处于过流和过热条件时发出信号。SINK 输出在连接了接收装置时发出信号，POL 输出将以信号形式发出电缆超速线路的极性。
查看全部

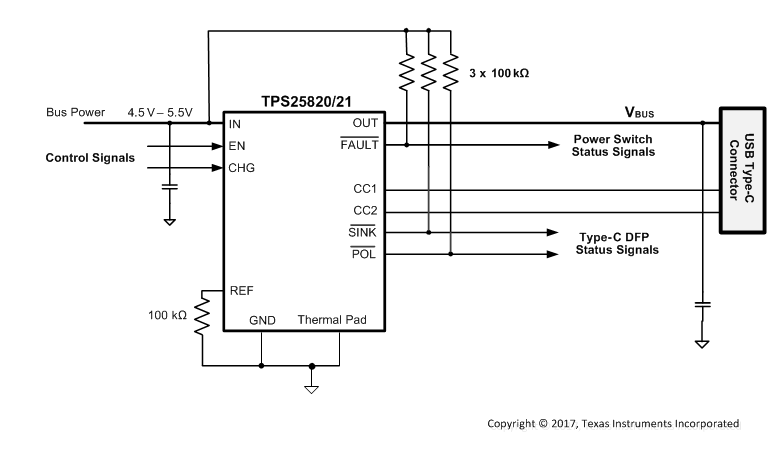

TPS25821DSSR 电路图

TPS25821DSSR 电路图

TPS25821DSSR 电路图
