TPS25820DSSR

Texas Instruments 专用

更新日期：2024-04-01 00:04:00

TPS25820DSSR

Texas Instruments 专用

产品简介：USB Type-C? source controller and 1.5A power switch with VCONN

查看详情

TPS25820DSSR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS25820DSSR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TPS25820DSSR 中文资料属性参数

现有数量：2,765现货
价格：1 : ￥10.18000剪切带（CT）3,000 : ￥4.85342卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
应用：控制器
接口：USB
电压 - 供电：4.5V ~ 5.5V
封装/外壳：12-WFDFN 裸露焊盘
供应商器件封装：12-WSON（3x2）
安装类型：表面贴装型

产品特性

USB Type-CTM Rel. 1.3 兼容源控制器
CC 线路上 STD/1.5A 电流通告性能
连接器连接/断开的检测
超高速极性确定
VBUS 和 VCONN (TPS25820) 应用以及用内部固定电流限制放电
Type-C 连接器不附加任何器件时的工作电流为 1.0µA（典型值）
64mΩ（典型值）高侧输出 MOSFET
满足 USB 限流要求输出电流限制为 1.7A，精度为 ±7% 快速过流响应 - 1.5µs（典型值）
输出电流限制为 1.7A，精度为 ±7%
快速过流响应 - 1.5µs（典型值）
CC1 和 CC2 ±8kV 接触放电以及 ± 15kV 空气放电 ESD 额定值 (IEC-61000-4-2)
IEC/UL 证书 US-33101-UL: IEC 60950-1:2005; AMD1:2009, AMD2:2013 US-33102-UL: IEC 62368-1:2014
US-33101-UL: IEC 60950-1:2005; AMD1:2009, AMD2:2013
US-33102-UL: IEC 62368-1:2014

产品概述

TPS25820/21 是一款 USB Type-C 电源控制器，集成了一个额定电流为 1.5A 的 USB 电源开关。TPS25820/21 通过监测 Type-C 配置通道 (CC) 线路来确定 USB 接收装置是否连接。如果连接了接收装置，TPS25820/21 会向 VBUS 供电，并将可选的 VBUS 拉电流能力通过直通 CC 线路传达给接收器。如果使用电子标记电缆连接了接收装置，TPS25820 还会将 VCONN 电源施加于电缆 VCONN 引脚。TPS25821 不会施加 VCONN 电源，并在 USB 2.0 以及实施无数据充电等不需要 VCONN 的情况下发挥作用。在不附加任何器件时，TPS25820/21 消耗的电流为 1.0µA（典型值）。FAULT 输出在开关处于过流和过热条件时发出信号。SINK 输出在连接了接收装置时发出信号，POL 输出将以信号形式发出电缆超速线路的极性。

查看全部

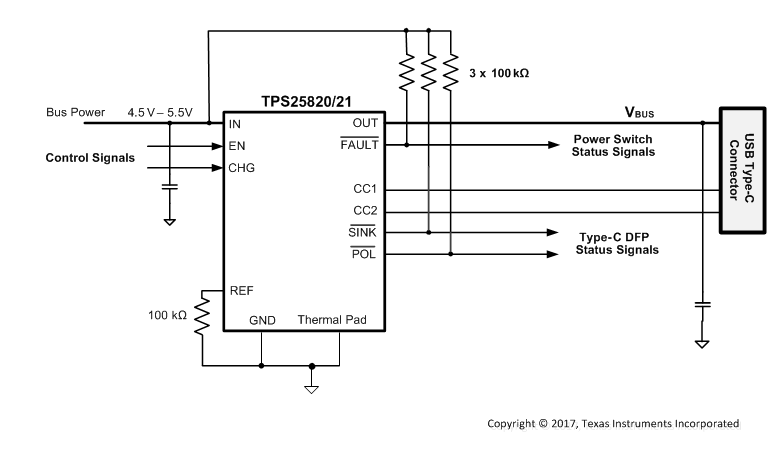

TPS25820DSSR 电路图
