TPD4S014DSQR

Texas Instruments 专用 IC
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8195-$1.75

更新日期：2024-04-01

TPD4S014DSQR

Texas Instruments 专用 IC

产品简介：完整的 USB 端口保护器件

查看详情
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8195-$1.75

TPD4S014DSQR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD4S014DSQR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：专用 IC
  • 系列：-
  • 类型：过压保护控制器
  • 应用：手机、媒体播放器
  • 安装类型：表面贴装
  • 封装/外壳：10-WFDFN 裸露焊盘
  • 供应商设备封装：10-SON（2x2）
  • 包装：®
  • 其它名称：296-29093-6

产品特性

  • VBUS 上达 28 V 的输入电压保护
  • 导通电阻 (Ron) 较低的 N 沟道场效应晶体管 (FET) 开关
  • 支持大于 2A 的充电电流
  • 静电放电 (ESD) 性能 D+/D–/ID/VBUS 引脚：±15kV 接触放电 (IEC 61000-4-2) ±15kV 空气间隙放电 (IEC 61000-4-2)
  • ±15kV 接触放电 (IEC 61000-4-2)
  • ±15kV 空气间隙放电 (IEC 61000-4-2)
  • 过压和欠压锁定 功能
  • 针对 USB2.0 高速数据率的低电容瞬态电压抑制器 (TVS) ESD 钳位
  • 内部 17ms 启动延迟
  • 集成输入使能和状态输出信号
  • 热关断特性
  • 采用节省空间的小外形尺寸无引线 (SON) 封装 (2 mm × 2 mm)
  • 手机
  • 电子书
  • 便携式媒体播放器
  • 数码摄像机

产品概述

TPD4S014 是一款用于 USB 充电器端口保护的单芯片解决方案。该器件为 D+、D- 提供低电容瞬态电压抑制器 (TVS) 静电放电 (ESD) 钳位并为 ID 引脚提供标准电容。该器件在 VBUS 引脚提供直流电压高达 28V 的过压保护 (OVP)。过压锁定功能可确保当 VBUS 线路出现故障情况时，TPD4S014 能够隔离 VBUS 线路，从而避免内部电路受损。VBUS 升至欠压锁定 (UVLO) 阈值后存在 17ms 开机延迟，从而在 nFET 导通前使电压趋于稳定。该功能可去除毛刺脉冲并避免因线路连接过程中出现的任何振铃问题导致意外开关。
查看全部

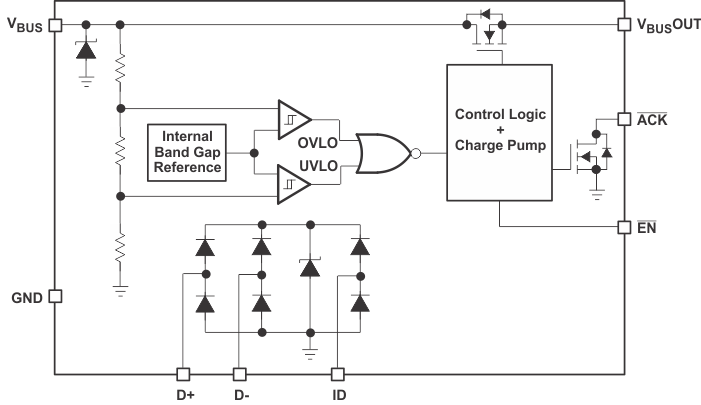

TPD4S014DSQR 电路图

TPD4S014DSQR 电路图

TPD4S014DSQR 电路图
