DLPC300ZVB

Texas Instruments 专用 IC

产品简介：适用于 DLP3000 DMD 的 数字控制器

查看详情
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$20.076-$33.46

DLPC300ZVB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DLPC300ZVB 中文资料属性参数

  • 标准包装：10
  • 类别：集成电路 (IC)
  • 家庭：专用 IC
  • 系列：*
  • 其它名称：296-32625DLPC300ZVB-ND

产品特性

  • 用于确保 DLP3000 数字微镜器件 (DMD) 可靠运行
  • 多模式，24 位输入端口： 支持最高像素时钟为 33.5MHz 的并行 RGB 和 3 个输入颜色位深选项： 24 位 RGB8888 或者 4:4:4 YCrCb888 18 位 RGB666 或者 4:4:4 YCrCb666 16 位 RGB565 或者 4:2:2 YCrCb565 支持最高像素时钟为 33.5MHz 的 8 位 BT.656 总线模式
  • 支持最高像素时钟为 33.5MHz 的并行 RGB 和 3 个输入颜色位深选项： 24 位 RGB8888 或者 4:4:4 YCrCb888 18 位 RGB666 或者 4:4:4 YCrCb666 16 位 RGB565 或者 4:2:2 YCrCb565
  • 24 位 RGB8888 或者 4:4:4 YCrCb888
  • 18 位 RGB666 或者 4:4:4 YCrCb666
  • 16 位 RGB565 或者 4:2:2 YCrCb565
  • 支持最高像素时钟为 33.5MHz 的 8 位 BT.656 总线模式
  • 支持的输入分辨率包括 608 × 684、864 × 480、854 × 480 (WVGA)、640 × 480 (VGA)、320 × 240 (QVGA)
  • 样式输入模式 输入数据到微镜的一到一映射 1 位二进制模式速率高达 4000Hz 高达 120Hz 的最高 8 位灰度样式速率
  • 输入数据到微镜的一到一映射
  • 1 位二进制模式速率高达 4000Hz
  • 高达 120Hz 的最高 8 位灰度样式速率
  • 具有像素数据处理功能的视频输入模式 支持 1Hz 至 60Hz 的帧速率 可编程后期色彩校正 (Degamma) 空间-时间复用（抖动显示） 自动增益控制 颜色空间转换
  • 支持 1Hz 至 60Hz 的帧速率
  • 可编程后期色彩校正 (Degamma)
  • 空间-时间复用（抖动显示）
  • 自动增益控制
  • 颜色空间转换
  • 输出触发信号，用于同步摄像机、传感器等外设
  • 系统控制： 器件配置的 I2C 控制 高达 3 LED 的可编程电流控制 集成的 DMD 复位驱动器控制 DMD 水平和垂直显示图像抖动
  • 器件配置的 I2C 控制
  • 高达 3 LED 的可编程电流控制
  • 集成的 DMD 复位驱动器控制
  • DMD 水平和垂直显示图像抖动
  • 低功耗：低于 93mW（典型值）
  • 支持外部存储器： 166MHz 移动 DDR SDRAM 33.3MHz 串行闪存
  • 166MHz 移动 DDR SDRAM
  • 33.3MHz 串行闪存

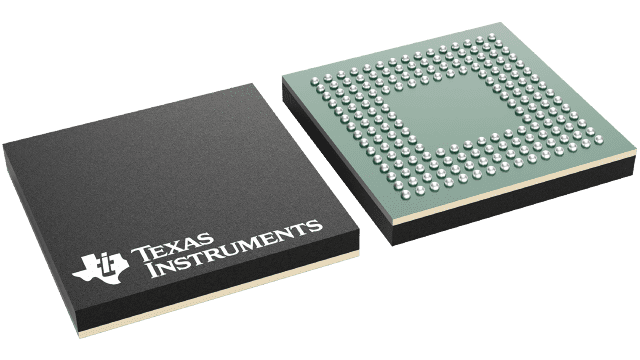

  • 176 引脚、7mm × 7mm、0.4mm 间距、NFBGA 封装
  • 3D 计量
  • 3D 扫描
  • 工厂自动化
  • 指纹识别
  • 条纹投影
  • 工业联机检验
  • 机器人视觉
  • 立体视觉
  • 化学检测
  • 移动传感
  • 光谱分析
  • 扩增实境
  • 信息叠加
  • 医疗仪器
  • 虚拟量规

产品概述

DLPC300 控制器在用户电子设备与 DMD 之间提供一个方便的多功能接口，支持高速模式速率（最高可达 4kHz，二进制模式）并提供 LED 控制和数据格式化，适用于多种输入分辨率。DLPC300 数字控制器属于 DLP3000 芯片组，用于支持 DLP3000 DMD 的可靠运行。DLPC300 还提供输出触发信号，用于将显示的图案与摄像机、传感器等外设同步。
查看全部

DLPC300ZVB 数据手册

数据手册 说明 数量 操作
DLPC300ZVB

Digital Controller IC Image Processing and Control 176-NFBGA (7x7)

 51页,1.2M 查看

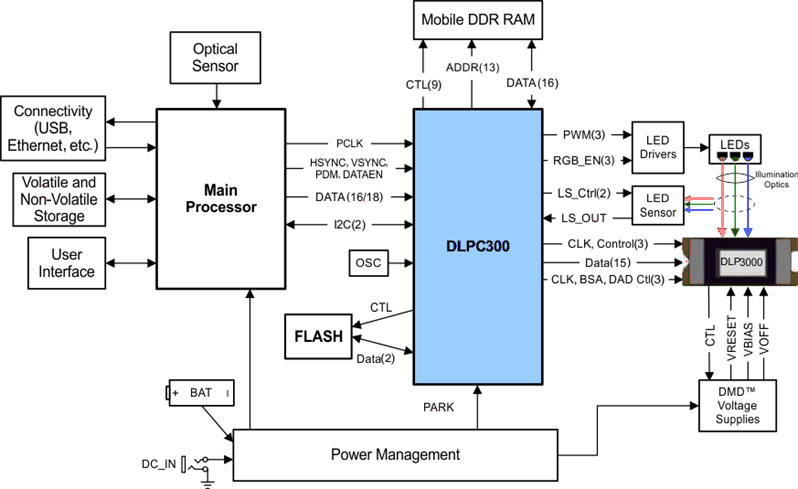

DLPC300ZVB 电路图

DLPC300ZVB 电路图

DLPC300ZVB 电路图
