TPA6211A1TDGNRQ1

Texas Instruments 线性 - 音頻放大器

产品简介：汽车类 3.1W 单声道模拟输入 AB 类音频放大器

查看详情
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.5487-$1.28

TPA6211A1TDGNRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA6211A1TDGNRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：-
  • 类型：AB 类
  • 输出类型：1-通道（单声道）
  • 在某负载时最大输出功率 x 通道数量：3.1W x 1 @ 3 欧姆
  • 电源电压：2.5 V ~ 5.5 V
  • 特点：消除爆音，差分输入，关闭，热保护
  • 安装类型：表面贴装
  • 供应商设备封装：8-MSOP-PowerPad
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • 包装：®
  • 其它名称：296-29059-6

产品特性

  • 符合汽车应用要求 温度等级 2：–40°C 至 105°C TA 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C6
  • 温度等级 2：–40°C 至 105°C TA
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C6
  • 在 THD = 10%（典型值）时可利用 5V 电源向 3Ω 负载输送 3.1W 功率
  • 低电源电流：电压为 5V 时为 4mA（典型值）
  • 关断电流：0.01µA（典型值）
  • 快速启动，具有极小杂音
  • 仅三个外部组件 针对直接电池供电运行，改进了 PSRR (–80dB) 和宽电源电压（2.5V 至 5.5V） 全差分设计简化了射频整流 –63dB CMRR 省去了两个输入耦合电容
  • 针对直接电池供电运行，改进了 PSRR (–80dB) 和宽电源电压（2.5V 至 5.5V）
  • 全差分设计简化了射频整流
  • –63dB CMRR 省去了两个输入耦合电容

产品概述

TPA6211A1-Q1 器件是一款 3.1W 单声道全差分放大器，设计用于驱动一个阻抗至少为 3Ω 的扬声器，同时在大多数应用中仅占用 20mm2 的总体印刷电路板 (PCB) 面积。此器件在 2.5V 至 5.5V 电压范围内运行，仅消耗 4mA 静态电源电流。TPA6211A1-Q1 器件采用节省空间的 8 引脚 HVSSOP 封装。该器件包含如下特性：–80dB 的电源电压抑制比（20Hz 至 2kHz），改善的 RF 整流抗扰度以及较小的 PCB 占用面积。杂音超低的快速启动特性使得 TPA6211A1-Q1 器件非常适合用于紧急呼叫应用。此外，该器件可满足信息娱乐系统与仪表组应用中（例如仪表组提示音或驾驶员通知）的低功耗需求。
查看全部

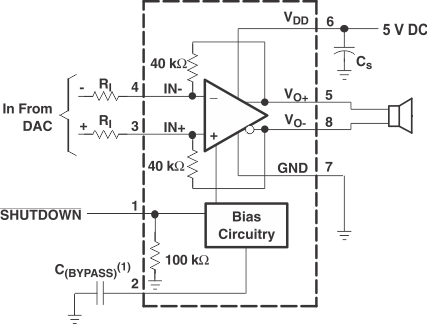

TPA6211A1TDGNRQ1 电路图

TPA6211A1TDGNRQ1 电路图

TPA6211A1TDGNRQ1 电路图
