TPA6204A1DRB

Texas Instruments 线性 - 音頻放大器
  • 封装：8-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.45184-$1.24

更新日期：2024-04-01 00:04:00

TPA6204A1DRB

Texas Instruments 线性 - 音頻放大器

产品简介：1.7W 单声道模拟输入 AB 类音频放大器

查看详情
  • 封装：8-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.45184-$1.24

TPA6204A1DRB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA6204A1DRB 中文资料属性参数

  • 标准包装：121
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：-
  • 类型：AB 类
  • 输出类型：1-通道（单声道）
  • 在某负载时最大输出功率 x 通道数量：1.7W x 1 @ 8 欧姆
  • 电源电压：2.5 V ~ 5.5 V
  • 特点：消除爆音，差分输入，关闭，热保护
  • 安装类型：表面贴装
  • 供应商设备封装：8-SON 裸露焊盘（3x3）
  • 封装/外壳：8-VDFN 裸露焊盘
  • 包装：管件
  • 配用：296-18928-ND - EVAL MODULE FOR TPA6204A1
  • 其它名称：296-34562-5TPA6204A1DRB-ND

产品特性

  • Designed for Wireless or Cellular Handsets and PDAs
  • 1.7 W Into 8 Ω From a 5-V Supply at THD = 10% (Typical)
  • Low Supply Current: 4 mA Typical at 5 V
  • Shutdown Current: 0.01 µA Typical
  • Fast Start-Up With Minimal Pop
  • Only Three External Components Improved PSRR (−80 dB) and Wide Supply Voltage (2.5 V to 5.5 V) for Direct Battery Operation Fully Differential Design Reduces RF Rectification −63-dB CMRR Eliminates Two Input Coupling Capacitors
  • Improved PSRR (−80 dB) and Wide Supply Voltage (2.5 V to 5.5 V) for Direct Battery Operation
  • Fully Differential Design Reduces RF Rectification
  • −63-dB CMRR Eliminates Two Input Coupling Capacitors
  • Pin-to-Pin Compatible With TPA2005D1 and TPA6211A1 in SON Package
  • Available in 3 mm × 3 mm SON Package (DRB)

产品概述

The TPA6204A1 device (sometimes referred to as TPA6204) is a 1.7-W mono fully-differential amplifier designed to drive a speaker with at least 8-Ω impedance while consuming only 20 mm2 total printed-circuit board (PCB) area in most applications. The device operates from 2.5 V to 5.5 V, drawing only 4 mA of quiescent supply current. The TPA6204A1 (TPA6204) is available in the space-saving 3 mm × 3 mm SON (DRB) package.The TPA6204A1 (TPA6204) is ideal for PDA or smartphone applications due to features such as −80-dB supply voltage rejection from 20 Hz to 2 kHz, improved RF rectification immunity, small PCB area, and a fast start-up with minimal pop.
查看全部

TPA6204A1DRB 数据手册

数据手册 说明 数量 操作
TPA6204A1DRB

1.7W MONO FULLY DIFFERENTIAL AUDIO POWER AMPLIFIER

 15 Pages页,245K 查看

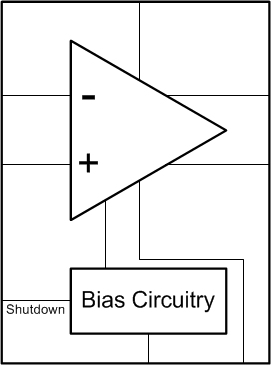

TPA6204A1DRB 电路图

TPA6204A1DRB 电路图

TPA6204A1DRB 电路图
