TPA6136A2YFFT

Texas Instruments 线性 - 音頻放大器

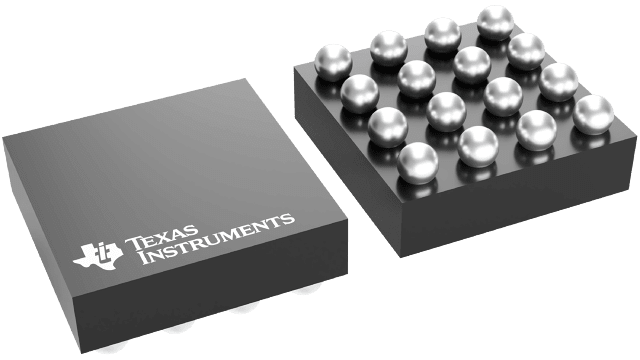

  • 封装：16-UFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

更新日期：2024-04-01 00:04:00

TPA6136A2YFFT

Texas Instruments 线性 - 音頻放大器

产品简介：采用 WCSP 封装的 25mW 立体声模拟输入耳机放大器

查看详情
  • 封装：16-UFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

TPA6136A2YFFT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA6136A2YFFT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：DirectPath™
  • 类型：AB 类
  • 输出类型：耳机，2-通道（立体声）
  • 在某负载时最大输出功率 x 通道数量：25mW x 2 @ 16 欧姆
  • 电源电压：2.3 V ~ 5.5 V
  • 特点：消除爆音，差分输入，短路和热保护，关闭
  • 安装类型：表面贴装
  • 供应商设备封装：16-DSBGA（1.56x1.56）
  • 封装/外壳：16-UFBGA，DSBGA
  • 包装：®
  • 其它名称：296-25125-6

产品特性

  • 专利 DirectPath 技术免除了增设隔直流电容器的需要 输出被偏置于 0 V 卓越的低频保真度
  • 输出被偏置于 0 V
  • 卓越的低频保真度
  • 喀嗒/噼啪噪声抑制活动
  • 高阻抗输出模式允许共用输出插孔
  • 电源电流通常为 2.1mA
  • 全差分输入降低了系统噪声 也可配置为单端输入
  • 也可配置为单端输入
  • SGND 引脚可减少接地环路噪声
  • 2.3V 至 5.5V 电源提供恒定最大输出功率 简化了设计以防声震
  • 简化了设计以防声震
  • 可兼容 MicrosoftTM Windows VistaTM
  • 100dB电源噪声抑制
  • 宽电源范围：2.3V 至 5.5V
  • 增益设定值： 0 dB 和 6 dB
  • 短路和过热保护
  • ±8kV HBM ESD 保护输出
  • 提供小封装 16 焊球、1.6mm x 1.6mm、0.4mm 间距 WCSP
  • 16 焊球、1.6mm x 1.6mm、0.4mm 间距 WCSP

产品概述

TPA6136A2（有时被称为 TPA6136）是一款 DirectPathTM 立体声头戴式耳机放大器，该器件免除了增设外部隔直流输出电容器的需要。 差动立体声输入和内置电阻设置器件增益，进一步减少了外部组件数。 可选增益为 0 dB 或 6 dB。 该放大器可从 2.3V 单电源为 16Ω 扬声器输送 25mW 的驱动功率。 TPA6136A2 (TPA6136) 提供了一个与电源电压无关的恒定最大输出功率，因而可简化防声震设计。TPA6136A2 (TPA6136) 具有全差分输入和一个集成型低通滤波器，旨在减少音源与头戴式耳机放大器之间的系统噪声捡拾，并降低 DAC 带外噪声。 高电源噪声抑制性能和差分架构提升了射频 (RF) 噪声免疫力。 对于单端输入信号，请将 INL+ 和 INR+ 接地。该器件具有内置杂音抑制电路，可以完全消除开启和关闭期间的噼啪噪声干扰。 放大器输出具有短路和热过载保护以及±8 kV HBM ESD 保护能力，从而可使终端设备更加容易地与 IEC 61000-4-2 ESD 标准的要求相符。TPA6136A2 (TPA6136) 采用 2.3V 至 5.5V 单工作电源，典型电源电流为 2.1mA。 停机模式可将电源电流减小至 1μA 以下。
查看全部

TPA6136A2YFFT 数据手册

数据手册 说明 数量 操作
TPA6136A2YFFT

25-mW DirectPath(TM) Stereo Headphone Amplifier with Pop Suppression (WCSP) 16-DSBGA -40 to 85

22页,916K 查看
