TPA6136A2YFFR

Texas Instruments 线性 - 音頻放大器

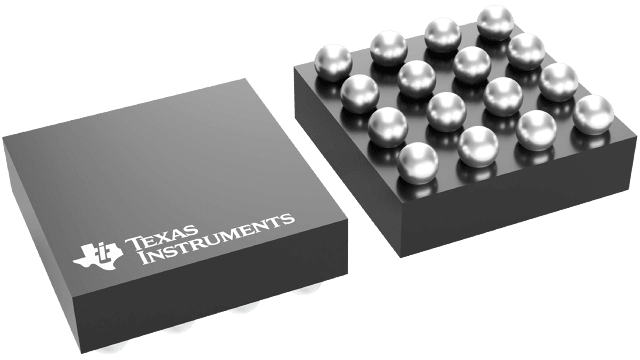

封装：16-UFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®

更新日期：2024-04-01 00:04:00

TPA6136A2YFFR

Texas Instruments 线性 - 音頻放大器

产品简介：采用 WCSP 封装的 25mW 立体声模拟输入耳机放大器

查看详情

封装：16-UFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®

TPA6136A2YFFR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPA6136A2YFFR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

杭州芯意法电子有限公司
TPA6136A2YFFR
TI/德州仪器
BGA16
21+
10000
杭州
-
只做原装现货，大量现货热卖

上海磐岳电子有限公司
TPA6136A2YFFR
TI
BGA
23+
5800
上海市
-
进口原装现货，杜绝假货。

TPA6136A2YFFR 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：线性 - 音頻放大器
系列：DirectPath™
类型：AB 类
输出类型：耳机，2-通道（立体声）
在某负载时最大输出功率 x 通道数量：25mW x 2 @ 16 欧姆
电源电压：2.3 V ~ 5.5 V
特点：消除爆音，差分输入，短路和热保护，关闭
安装类型：表面贴装
供应商设备封装：16-DSBGA（1.56x1.56）
封装/外壳：16-UFBGA，DSBGA
包装：®
其它名称：296-24962-6

产品特性

专利 DirectPath 技术免除了增设隔直流电容器的需要输出被偏置于 0 V 卓越的低频保真度
输出被偏置于 0 V
卓越的低频保真度
喀嗒/噼啪噪声抑制活动
高阻抗输出模式允许共用输出插孔
电源电流通常为 2.1mA
全差分输入降低了系统噪声也可配置为单端输入
也可配置为单端输入
SGND 引脚可减少接地环路噪声
2.3V 至 5.5V 电源提供恒定最大输出功率简化了设计以防声震
简化了设计以防声震
可兼容 MicrosoftTM Windows VistaTM
100dB电源噪声抑制
宽电源范围：2.3V 至 5.5V
增益设定值： 0 dB 和 6 dB
短路和过热保护
±8kV HBM ESD 保护输出
提供小封装 16 焊球、1.6mm x 1.6mm、0.4mm 间距 WCSP
16 焊球、1.6mm x 1.6mm、0.4mm 间距 WCSP

产品概述

TPA6136A2（有时被称为 TPA6136）是一款 DirectPathTM 立体声头戴式耳机放大器，该器件免除了增设外部隔直流输出电容器的需要。差动立体声输入和内置电阻设置器件增益，进一步减少了外部组件数。可选增益为 0 dB 或 6 dB。该放大器可从 2.3V 单电源为 16Ω 扬声器输送 25mW 的驱动功率。 TPA6136A2 (TPA6136) 提供了一个与电源电压无关的恒定最大输出功率，因而可简化防声震设计。TPA6136A2 (TPA6136) 具有全差分输入和一个集成型低通滤波器，旨在减少音源与头戴式耳机放大器之间的系统噪声捡拾，并降低 DAC 带外噪声。高电源噪声抑制性能和差分架构提升了射频 (RF) 噪声免疫力。对于单端输入信号，请将 INL+ 和 INR+ 接地。该器件具有内置杂音抑制电路，可以完全消除开启和关闭期间的噼啪噪声干扰。放大器输出具有短路和热过载保护以及±8 kV HBM ESD 保护能力，从而可使终端设备更加容易地与 IEC 61000-4-2 ESD 标准的要求相符。TPA6136A2 (TPA6136) 采用 2.3V 至 5.5V 单工作电源，典型电源电流为 2.1mA。停机模式可将电源电流减小至 1μA 以下。

查看全部

TPA6136A2YFFR 数据手册

数据手册	说明	数量	操作
TPA6136A2YFFR	Amplifier IC Headphones, 2-Channel (Stereo) Class AB 16-DSBGA (1.56x1.56)	23页,1.2M	查看
