TPA6132A2RTET

Texas Instruments 线性 - 音頻放大器
  • 封装：16-WQFN 裸露焊盘，16-DQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.1592-$1.66

更新日期：2024-04-01

TPA6132A2RTET

Texas Instruments 线性 - 音頻放大器

产品简介：采用 WQFN 封装的 25mW 立体声模拟输入耳机放大器

查看详情
  • 封装：16-WQFN 裸露焊盘，16-DQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.1592-$1.66

TPA6132A2RTET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA6132A2RTET 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：DirectPath™
  • 类型：AB 类
  • 输出类型：耳机，2-通道（立体声）
  • 在某负载时最大输出功率 x 通道数量：25mW x 2 @ 16 欧姆
  • 电源电压：2.3 V ~ 5.5 V
  • 特点：消除爆音，差分输入，短路和热保护，关闭
  • 安装类型：表面贴装
  • 供应商设备封装：16-WQFN 裸露焊盘（3x3）
  • 封装/外壳：16-WQFN 裸露焊盘，16-DQFN
  • 包装：®
  • 其它名称：296-27194-6

产品特性

  • 有了获得专利的 DirectPath™技术，便不再需要隔直电容器 0V 时的输出偏置 卓越的低频保真度
  • 0V 时的输出偏置
  • 卓越的低频保真度
  • 主动抑制喀嗒/噼啪噪声
  • 2.1mA 电源电流（典型值）
  • 全差动或单端输入 内置电阻减少了组件数 改善了系统噪声性能
  • 内置电阻减少了组件数
  • 改善了系统噪声性能
  • 2.3V 至 5.5V 电源提供恒定最大输出功率 简化了设计以防声震
  • 简化了设计以防声震
  • 改善了 RF 噪声抗扰度
  • 符合 MicrosoftTM Windows VistaTM 标准
  • 高电源噪声抑制 在 217Hz 时为 100dB PSRR 在 10kHz 时为 90dB PSRR
  • 在 217Hz 时为 100dB PSRR
  • 在 10kHz 时为 90dB PSRR
  • 宽电源范围：2.3V 至 5.5V
  • 增益设置：–6dB、0dB、3dB 和 6dB
  • 短路和过热保护
  • 对输出提供了 ±8kV HBM ESD 保护
  • 提供小封装 16 引脚、3mm x 3mm 超薄 QFN
  • 16 引脚、3mm x 3mm 超薄 QFN

产品概述

TPA6132A2（有时称作 TPA6132）是 DirectPath™ 立体声耳机放大器，无需使用外部直流阻隔输出电容器。差动立体声输入和内置电阻设置器件增益，进一步减少了外部组件数。增益可以选择 –6dB、0dB、3dB 或 6dB。该放大器使用单个 2.3V 电源为 16Ω 扬声器提供 25mW 功率。TPA6132A2 (TPA6132) 提供独立于电源电压的恒定最大输出功率，从而为防声震设计提供了方便。TPA6132A2 采用 全差动输入，以减少音频源与耳机放大器之间的系统噪声拾取。高电源噪声抑制性能和差动架构增加了射频噪声抗扰度。对于单端输入信号，请将 INL+ 和 INR+ 接地。该器件具有内置杂音抑制电路，可以完全消除开启和关闭期间的噼啪噪声干扰。放大器输出具有短路和过热保护以及 ±8kV HBM ESD 保护，简化了终端设备符合 IEC 61000-4-2 ESD 标准的工作。TPA6132A2 由一个 2.3V 至 5.5V 的单电源供电，电源电流典型值为 2.1mA。关断模式可将电源电流减少至 1µA 以下。
查看全部

TPA6132A2RTET 数据手册

数据手册 说明 数量 操作
TPA6132A2RTET

25-mW DirectPath? Stereo Headphone Amplifier with Pop Suppression (TPA6132) 16-QFN -40 to 85

22页,1014K 查看

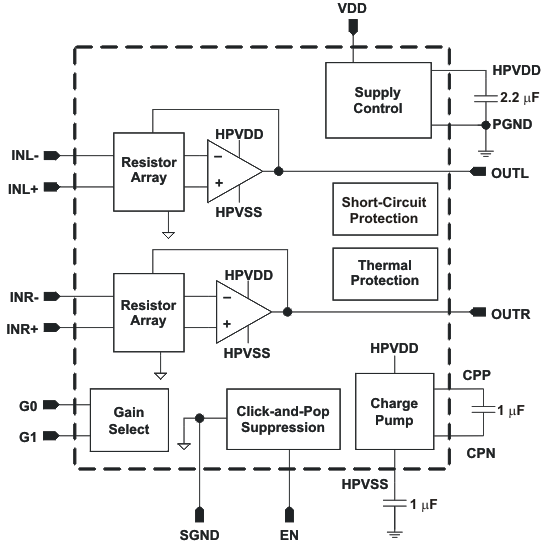

TPA6132A2RTET 电路图

TPA6132A2RTET 电路图

TPA6132A2RTET 电路图
