TPA3121D2PWPR

Texas Instruments 线性 - 音頻放大器
  • 封装：24-TSSOP（0.173"，4.40mm）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.512-$3.02

更新日期：2024-04-01

TPA3121D2PWPR

Texas Instruments 线性 - 音頻放大器

产品简介：具有单端输出的 15W 立体声、30W 单声道、10V 至 26V 电源电压、模拟输入 D 级音频放大器

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.512-$3.02

TPA3121D2PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3121D2PWPR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：-
  • 类型：D 类
  • 输出类型：1-通道（单声道）或 2-通道（立体声）
  • 在某负载时最大输出功率 x 通道数量：30W x 1 @ 8 欧姆; 15W x 2 @ 4 欧姆
  • 电源电压：10 V ~ 26 V
  • 特点：消除爆音，静音，短路保护和热保护，关机
  • 安装类型：表面贴装
  • 供应商设备封装：24-HTSSOP
  • 封装/外壳：24-TSSOP（0.173"，4.40mm）裸露焊盘
  • 包装：®
  • 配用：296-31104-ND - EVAL MODULE FOR TPA3121D2
  • 其它名称：296-23477-6

产品特性

  • 10-W/Ch Stereo Into an 8-Ω Load From a 24-V Supply
  • 15-W/Ch Stereo Into a 4-Ω Load from a 22-V Supply
  • 30-W/Ch Mono Into an 8-Ω Load from a 22-V Supply
  • Operates From 10 V to 26 V
  • Can Run From +24 V LCD Backlight Supply
  • Efficient Class-D Operation Eliminates Need for Heat Sinks
  • Four Selectable, Fixed-Gain Settings
  • Internal Oscillator to Set Class D Frequency (No External Components Required)
  • Single-Ended Analog Inputs
  • Thermal and Short-Circuit Protection With Auto Recovery
  • Space-Saving Surface Mount 24-Pin TSSOP Package
  • Advanced Power-Off Pop Reduction
  • APPLICATIONS Flat Panel Display TVs DLP TVs CRT TVs Powered Speakers
  • Flat Panel Display TVs
  • DLP TVs
  • CRT TVs
  • Powered Speakers

产品概述

The TPA3121D2 is a 15-W (per channel), efficient, class-D audio power amplifier for driving stereo speakers in a single-ended configuration or a mono speaker in a bridge-tied-load configuration. The TPA3121D2 can drive stereo speakers as low as 4 Ω. The efficiency of the TPA3121D2 eliminates the need for an external heat sink when playing music.The gain of the amplifier is controlled by two gain select pins. The gain selections are 20, 26, 32, and 36 dB.The patented start-up and shutdown sequences minimize pop noise in the speakers without additional circuitry.
查看全部

TPA3121D2PWPR 数据手册

数据手册 说明 数量 操作
TPA3121D2PWPR

Amplifier IC 1-Channel (Mono) or 2-Channel (Stereo) Class D 24-HTSSOP

 32页,1.03M 查看

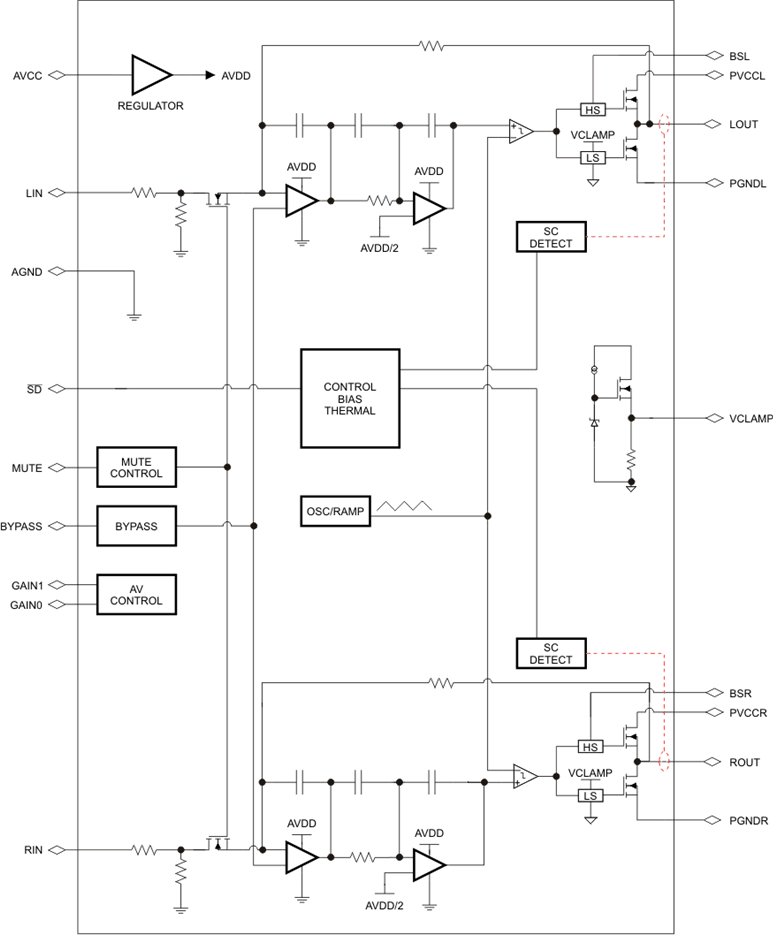

TPA3121D2PWPR 电路图

TPA3121D2PWPR 电路图

TPA3121D2PWPR 电路图
