TPA3116D2DADR

Texas Instruments 线性 - 音頻放大器
  • 封装：32-TSSOP（0.240"，6.10mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.394

更新日期：2024-04-01 00:04:00

TPA3116D2DADR

Texas Instruments 线性 - 音頻放大器

产品简介：50W 立体声、100W 单声道、4.5V 至 26V 电源电压、模拟输入 D 类音频放大器，带 SpeakerGuard?

查看详情
  • 封装：32-TSSOP（0.240"，6.10mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.394

TPA3116D2DADR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3116D2DADR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：SpeakerGuard™
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 在某负载时最大输出功率 x 通道数量：50W x 2 @ 4 欧姆
  • 电源电压：4.5 V ~ 26 V
  • 特点：差分输入，静音，短路和热保护，关机
  • 安装类型：表面贴装
  • 供应商设备封装：32-HTSSOP
  • 封装/外壳：32-TSSOP（0.240"，6.10mm 宽）裸露焊盘
  • 包装：带卷 (TR)

产品特性

  • 支持多个输出配置 21V 电压、4Ω BTL 负载条件下的功率为 2 × 50W (TPA3116D2) 24V 电压、8Ω BTL 负载条件下的功率为 2 × 30W (TPA3118D2)15V 电压、8Ω BTL 负载条件下的功率为 2 × 15W (TPA3130D2)
  • 21V 电压、4Ω BTL 负载条件下的功率为 2 × 50W (TPA3116D2)
  • 24V 电压、8Ω BTL 负载条件下的功率为 2 × 30W (TPA3118D2)
  • 15V 电压、8Ω BTL 负载条件下的功率为 2 × 15W (TPA3130D2)
  • 宽电压范围：4.5V 至 26V
  • 高效 D 类运行 大于 90% 的电源效率加之较低空闲损耗，大幅减小了散热器尺寸高级调制方案
  • 大于 90% 的电源效率加之较低空闲损耗，大幅减小了散热器尺寸
  • 高级调制方案
  • 多重开关频率 AM 抑制主从同步高达 1.2MHz 的开关频率
  • AM 抑制
  • 主从同步
  • 高达 1.2MHz 的开关频率
  • 采用具有高 PSRR 的反馈功率级架构，降低了 PSU 要求
  • 可编程功率限制
  • 差分和单端输入
  • 立体声模式和单声道模式（采用单滤波器单声道配置）
  • 采用单电源供电，减少了组件数量
  • 集成式自保护电路，包括过压、欠压、过热、直流检测和短路等保护，并且具有错误报告功能
  • 热增强型封装 DAD（32 引脚 HTSSOP 封装，焊盘朝上）DAP（32 引脚 HTSSOP 封装，焊盘朝下）
  • DAD（32 引脚 HTSSOP 封装，焊盘朝上）
  • DAP（32 引脚 HTSSOP 封装，焊盘朝下）
  • -40°C 至 85°C 环境温度范围

产品概述

TPA31xxD2 系列是高效的立体声数字放大器功率级，用于在单声道模式下驱动高达 100W/2Ω 的扬声器。TPA3130D2 的效率非常高，可在单层 PCB 上提供 2 × 15W 的功率，且无需外部散热器。TPA3118D2 甚至可以在不使用外部散热器的情况下在双层 PCB 上提供 2 × 30W/8Ω 的功率。如果需要更高的功率，可以选用 TPA3116D2，这款器件在其顶层 PowerPAD 上连接一个小型散热器后可提供 2 × 50W/4Ω 的功率。这三款器件的大小相同，这样一来，使用单个 PCB 即可满足不同功率级的需求。TPA31xxD2 高级振荡器/PLL 电路采用了一个多开关频率选项来抑制 AM 干扰；搭配选择使用主从选项时，还可使多个器件实现同步。 TPA31xxD2 器件具有短路保护和热保护以及过压、欠压和直流保护，可全面防止出现故障。在过载情况下，器件会将故障情况反馈给处理器，从而避免自身遭到损坏。
查看全部

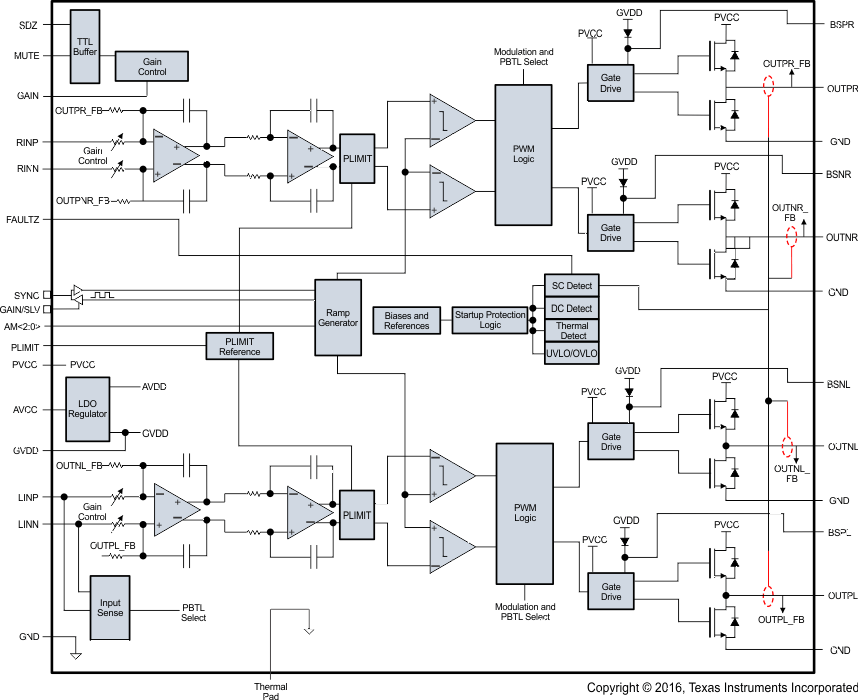

TPA3116D2DADR 电路图

TPA3116D2DADR 电路图

TPA3116D2DADR 电路图
