TPA3101D2PHP

Texas Instruments 线性 - 音頻放大器

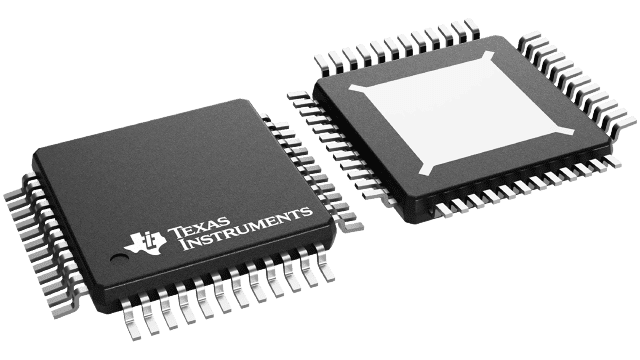

  • 封装：48-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

更新日期：2024-04-01 00:04:00

TPA3101D2PHP

Texas Instruments 线性 - 音頻放大器

产品简介：10W 立体声、10V 至 26V 电源电压、模拟输入 D 类音频放大器

查看详情
  • 封装：48-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

TPA3101D2PHP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3101D2PHP 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：-
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 在某负载时最大输出功率 x 通道数量：10W x 2 @ 8 欧姆
  • 电源电压：10 V ~ 26 V
  • 特点：差分输入，静音，短路和热保护，关机
  • 安装类型：表面贴装
  • 供应商设备封装：48-HTQFP（7x7）
  • 封装/外壳：48-TQFP 裸露焊盘
  • 包装：®
  • 配用：296-21139-ND - EVALUATION MODULE FOR TPA3101D2
  • 其它名称：296-19554-6

产品特性

  • 10-W/ch into an 8- Load From a 13-V Supply
  • 9.2-W/ch into an 8- Load From a 12-V Supply
  • Operates from 10 V to 26 V
  • 87% Efficient Class-D Operation Eliminates Need for Heat Sinks
  • Four Selectable, Fixed Gain Settings
  • Differential Inputs
  • Thermal and Short-Circuit Protection With Auto Recovery Feature
  • Clock Output for Synchronization With Multiple Class-D Devices
  • Surface Mount 7 mm × 7 mm, 48-pin QFN Package
  • Surface Mount 7 mm × 7 mm, 48-pin HTQFP Package
  • APPLICATIONS Televisions
  • Televisions

产品概述

The TPA3101D2 is a 10-W (per channel) efficient, Class-D audio power amplifier for driving bridged-tied stereo speakers. The TPA3101D2 can drive stereo speakers as low as 4 . The high efficiency of the TPA3101D2, 87%, eliminates the need for an external heat sink when playing music.The gain of the amplifier is controlled by two gain select pins. The gain selections are 20, 26, 32, 36 dB.The outputs are fully protected against shorts to GND, VCC, and output-to-output shorts with an auto recovery feature and monitor output.
查看全部

TPA3101D2PHP 数据手册

数据手册 说明 数量 操作
TPA3101D2PHP

Amplifier IC 2-Channel (Stereo) Class D 48-HTQFP (7x7)

 43页,1.42M 查看
