TPA2080D1YZGT

Texas Instruments 线性 - 音頻放大器

封装：12-UFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.972-$2.71

更新日期：2024-04-01 00:04:00

TPA2080D1YZGT

Texas Instruments 线性 - 音頻放大器

产品简介：具有集成式 G 类升压和 20dB 固定增益的 2.2W 单声道、模拟输入 D 类音频放大器

查看详情

封装：12-UFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.972-$2.71

TPA2080D1YZGT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPA2080D1YZGT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TPA2080D1YZGT 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：线性 - 音頻放大器
系列：-
类型：D 类
输出类型：1-通道（单声道）
在某负载时最大输出功率 x 通道数量：2.28W x 1 @ 4 欧姆
电源电压：2.5 V ~ 5.2 V
特点：差分输入，短路保护和热保护，关机
安装类型：表面贴装
供应商设备封装：12-DSBGA（1.53x1.98）
封装/外壳：12-UFBGA，DSBGA
包装：®
其它名称：296-30354-6

产品特性

通过 3.6V 电源向 4Ω 负载提供 2.2W 的功率（1% THD+N）
集成型 G 类升压转换器在低输出功率时增加了效率
在低输出功率时增加了效率
3.6V 电源供电情况下的 3.5mA 低静态电流
具有自动恢复功能的热保护和短路保护
20dB 固定增益

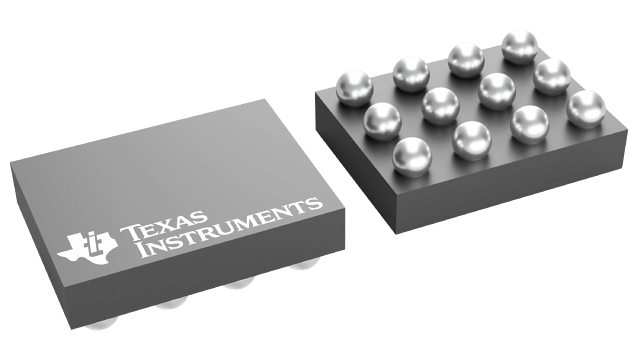

采用 1.53mm × 1.98mm、0.5mm 间距 12 焊球 WCSP (DSBGA) 封装

产品概述

TPA2080D1 器件是一款高效 D 类音频功率放大器，此放大器集成了可提高低输出功率下的效率的 G 类升压转换器。该器件可为 4Ω 扬声器提供高达 2.2W 的驱动功率 (1% THD+N)。凭借 85% 的典型效率，TPA2080D1 可在播放音频时帮助延长电池寿命。当需要高输出功率时，内置的升压转换器为 D 类放大器生成一个 5.75V 的电源电压。相对于直接连接至电池的独立放大器，此器件提供了更加响亮的音频输出。在低音频输出功率期间，升压转换器无效并且将 VBAT 直接接在 D 类放大器电源，即 PVDD 上。这样提升了总体效率。TPA2080D1 具有一个集成的低通滤波器以改进射频 (RF) 抑制并减少数模转换器 (DAC) 的频带外噪声，进而提高信噪比 (SNR)。TPA2080D1 采用节省空间的1.53mm × 1.982mm、0.5mm 间距 WCSP 封装 (YZG)。

查看全部

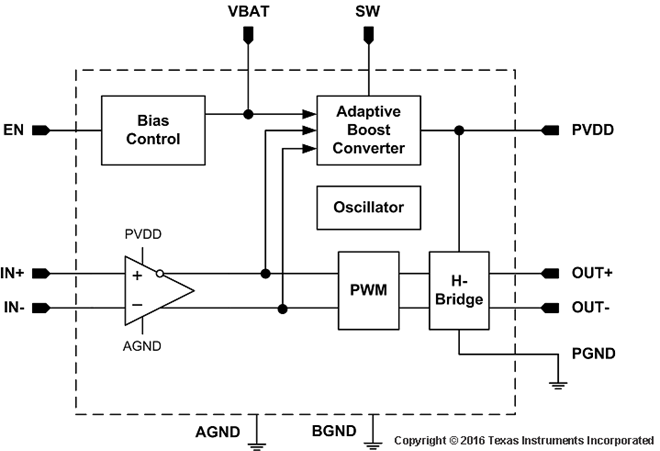

TPA2080D1YZGT 电路图
