TPA2037D1YFFT

Texas Instruments 线性 - 音頻放大器
  • 封装：9-UFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

更新日期：2024-04-01 00:04:00

TPA2037D1YFFT

Texas Instruments 线性 - 音頻放大器

产品简介：具有 6dB 固定增益和短路保护的 3.2W 单声道模拟输入 D 级音频放大器

查看详情
  • 封装：9-UFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

TPA2037D1YFFT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA2037D1YFFT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：-
  • 类型：D 类
  • 输出类型：1-通道（单声道）
  • 在某负载时最大输出功率 x 通道数量：3.24W x 1 @ 4 欧姆
  • 电源电压：2.5 V ~ 5.5 V
  • 特点：差分输入，短路保护和热保护，关机
  • 安装类型：表面贴装
  • 供应商设备封装：9-DSBGA（1.2x1.3）
  • 封装/外壳：9-UFBGA，DSBGA
  • 包装：®
  • 其它名称：296-25343-6

产品特性

  • Powerful Mono Class-D Speaker Amplifier 3.24 W (4 , 5 V, 10% THDN) 2.57 W (4 , 5 V, 1% THDN) 1.80 W (8 , 5 V, 10% THDN) 1.46 W (8 , 5 V, 1% THDN)
  • 3.24 W (4 , 5 V, 10% THDN)
  • 2.57 W (4 , 5 V, 1% THDN)
  • 1.80 W (8 , 5 V, 10% THDN)
  • 1.46 W (8 , 5 V, 1% THDN)
  • +6 dB Fixed Gain
  • Integrated Image Reject Filter for DAC Noise Reduction
  • Low Output Noise of 20 µV
  • Low Quiescent Current of 1.5 mA
  • Differential Input Impedance of 300 k
  • Auto-Recovering Short-Circuit Protection
  • Thermal-Overload Protection
  • Filter-Free Mono Class-D Amp
  • 9-Ball 1,21 mm × 1,16 mm 0,4mm Pitch WCSP
  • APPLICATIONS Wireless or Cellular Handsets and PDAs Portable Navigation Devices General Portable Audio Devices
  • Wireless or Cellular Handsets and PDAs
  • Portable Navigation Devices
  • General Portable Audio Devices

产品概述

The TPA2037D1 is a 3.2 W high efficiency filter-free class-D audio power amplifier (class-D amp) with 6 dB of fixed gain in a 1.21 mm × 1.16 mm wafer chip scale package (WCSP). The device requires only one external component.Features like 95% efficiency, 1.5 mA quiescent current, 0.1 µA shutdown current, 81-dB PSRR, 20 µV output noise, and improved RF immunity make the TPA2037D1 class-D amplifier ideal for cellular handsets. A start-up time of 4 ms with no audible pop makes the TPA2037D1 ideal for PDA and smart-phone applications.
查看全部

TPA2037D1YFFT 数据手册

数据手册 说明 数量 操作
TPA2037D1YFFT

Fixed Gain 3.2 W Mono Class-D with Integrated DAC Noise Filter 9-DSBGA -40 to 85

19页,430K 查看

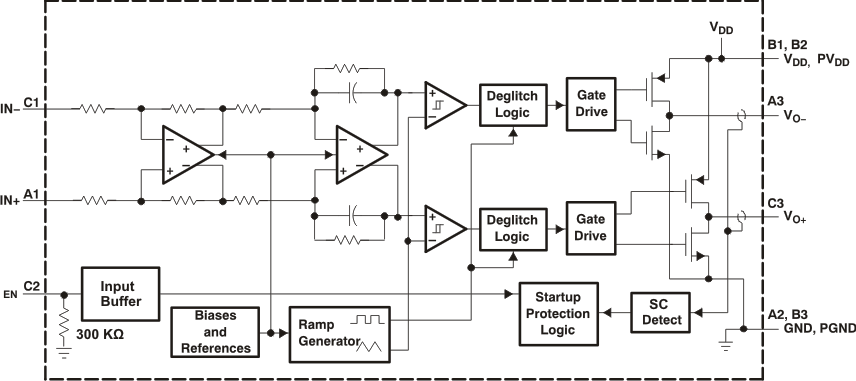

TPA2037D1YFFT 电路图

TPA2037D1YFFT 电路图

TPA2037D1YFFT 电路图
