TPA2029D1YZFT

Texas Instruments 线性 - 音頻放大器

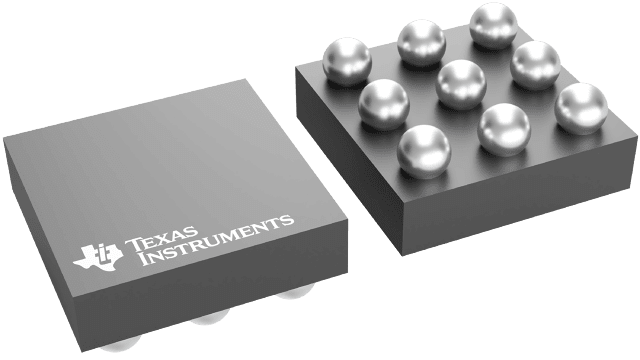

封装：9-UFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.624-$2.23

更新日期：2024-04-01 00:04:00

TPA2029D1YZFT

Texas Instruments 线性 - 音頻放大器

产品简介：具有自动增益控制和动态范围压缩功能的 3W 单声道、模拟输入 D 级音频放大器

查看详情

封装：9-UFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.624-$2.23

TPA2029D1YZFT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPA2029D1YZFT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TPA2029D1YZFT 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：线性 - 音頻放大器
系列：SmartGain™
类型：D 类
输出类型：1-通道（单声道）
在某负载时最大输出功率 x 通道数量：3W x 1 @ 4 欧姆
电源电压：2.5 V ~ 5.5 V
特点：AGC，差分输入，DRC，短路保护和热保护，关断
安装类型：表面贴装
供应商设备封装：9-DSBGA（1.6x1.6）
封装/外壳：9-UFBGA，DSBGA
包装：®
其它名称：296-30264-6

产品特性

无滤波器D类架构
5 V 和 4 Ω 时，输出功率 3 W （10% 总谐波失真+D）
3.6 V 和 8 Ω 时，输出功率 880 mW （10% 总谐波失真+D）
电源范围： 2.5 V 至 5.5 V
3 个可选 AGC 功能
低电源电流： 1.8 mA
低关断电流 0.2 μA
高电源抑制比 (PSRR)： 80 dB
快速启动时间： 5 ms
AGC启用/禁用功能
限制器启用/禁用功能
短路和热保护
节省空间的 1.63 mm × 1.63 mm 晶圆级芯片封装 (WCSP) (YZF)
1.63 mm × 1.63 mm 晶圆级芯片封装 (WCSP) (YZF)

产品概述

TPA2029D1 是一款单声道，无滤波器D类音频功率放大器，此放大器具有动态范围压缩 (DRC) 和自动增益控制 (AGC)。它采用 1.63 mm x 1.63 mm WCSP 封装。 TPA2029D1 的 DRC/AGC 功能可被打开和关闭。 DRC/AGC 功能被配置为自动防止音频信号失真并且提高在正常情况下无法听见的静默信息的传输能力。 DRC/AGC 功能还可被配置为保护扬声器在高功率水平下不受损害并且压缩音乐的动态范围以适合扬声器的动态范围。 TPA2029D1 能够在 5 V 时驱动 3 W 4Ω负载或者在 3.6 V 时驱动 880 mW 8Ω 负载。此器件特有一个使能引脚并提供过热和短路保护。除了这些特性之外，一个快速启动时间和小封装尺寸使得 TPA2029D1 成为笔记本个人电脑，PDA 和其它便携式应用的理想选择。TPA2029D1 采用不同的默认 AGC/DRC 设置以满足多样的系统需求。要获得更多细节，请参见。

查看全部

TPA2029D1YZFT 电路图
