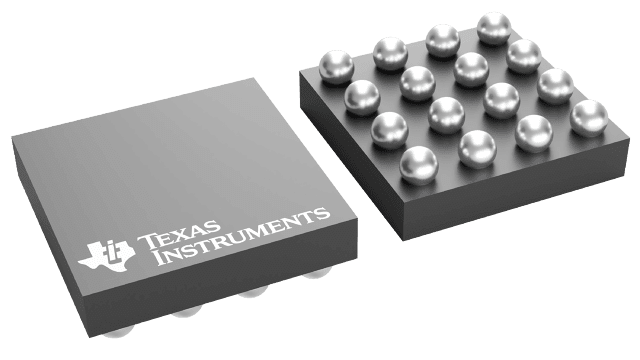

TPA2016D2YZHR

Texas Instruments 线性 - 音頻放大器

封装：16-UFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.872-$3.74

更新日期：2024-04-01 00:04:00

TPA2016D2YZHR

Texas Instruments 线性 - 音頻放大器

产品简介：具有自动增益控制和动态范围压缩功能的 2.8W 立体声、模拟输入 D 级音频放大器

查看详情

封装：16-UFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.872-$3.74

TPA2016D2YZHR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPA2016D2YZHR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPA2016D2YZHR
TI(德州仪器)
DSBGA-16
2022+
12000
上海市
-
原装可开发票

上海磐岳电子有限公司
TPA2016D2YZHR
TI
BGA
23+
5800
上海市
-
进口原装现货，杜绝假货。

TPA2016D2YZHR 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：线性 - 音頻放大器
系列：-
类型：D 类
输出类型：2 通道（立体声）
在某负载时最大输出功率 x 通道数量：2.8W x 2 @ 4 欧姆
电源电压：2.5 V ~ 5.5 V
特点：差分输入，I²C，短路和热保护，关机，音量控制
安装类型：表面贴装
供应商设备封装：16-DSBGA（2x2）
封装/外壳：16-UFBGA，DSBGA
包装：®
配用：296-31088-ND - EVAL MODULE FOR TPA2016D2
其它名称：296-23677-6

产品特性

无滤波器 D 类架构
在 5V 电压条件下，每个通道可为 8Ω 负载提供 1.7W 的输出驱动功率 (10% THD + N)
在 3.6V 电压条件下，每个通道可为 8Ω 负载时提供 750mW 的输出驱动功率 (10% THD + N)
在 5V 电压条件下，每个通道可为 4Ω 负载提供 2.8W 的输出驱动功率 (10% THD + N)
在 3.6V 电压条件下，每个通道可为 4Ω 负载提供 1.5W 的输出驱动功率 (10% THD + N)
电源范围：2.5V 至 5.5V
灵活操作（带/不带 I2C)
可编程 DRC/AGC 参数
数字I2C音量控制
可选增益范围从－28dB 至 30dB（1dB 步进）（当使用压缩功能时）
可选攻击、释放和保持时间
4 种可选压缩比率
低电源电流：3.5mA
低停机电流：0.2 μA
高PSRR：80dB
快速启动时间：5ms
AGC 启用/禁用功能
限制器启用/禁用功能
短路和热保护
节省空间的封装 2,2 mm × 2,2 mm Nano-Free WCSP (YZH)
2,2 mm × 2,2 mm Nano-Free WCSP (YZH)

产品概述

TPS2016D2 是一款立体声、无滤波器的 D 类音频功率放大器，具有音量控制、动态范围压缩 (DRC) 和自动增益控制 (AGC) 功能。该器件采用 2.2mm x 2.2mm WCSP 封装和 20 引脚 QFN 封装。 TPS2016D2 中的 DRC / AGC 功能可通过一个数字 I2C 接口来编程。 DRC / AGC 功能可通过配置自动地防止音频信号的失真，并对一般听不到的寂静声音片段进行提升。另外，还可以通过配置来使 DRC / AGC 功能保护扬声器在高功率电平下不受损坏，并压缩音乐的动态范围以令其处于扬声器的动态范围内。增益的可选范围从－28dB 至＋30dB（1dB 步进）。 TPS2016D2 能为 8Ω负载提供每通道1.7W（在 5V 电压下）或750mW（在 3.3V 电压下）的驱动功率；或者为 4Ω 负载提供每通道 2.8W（在 5V 电压下）或 1.5W（在 3.3V 电压下）的驱动功率。该器件具有用于每个通道的独立软件停机控制功能，而且还提供了热保护和短路保护。除了上述特性之外，快速启动时间和小巧的封装尺寸还使TPS2016D2 成为蜂窝手机、PDA 和其他便携式应用的理想选择。

查看全部

TPA2016D2YZHR 电路图
