TPA2015D1YZHR

Texas Instruments 线性 - 音頻放大器

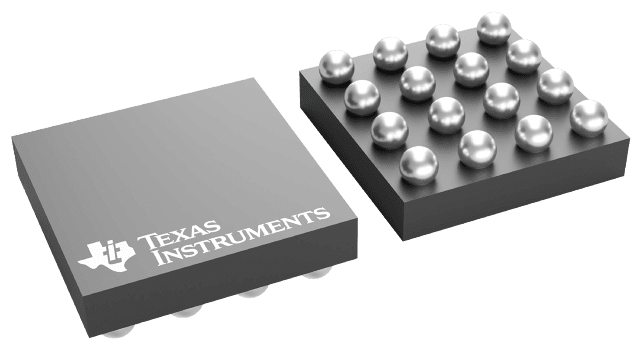

  • 封装：16-UFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.4751-$3.16

更新日期：2024-04-01 00:04:00

TPA2015D1YZHR

Texas Instruments 线性 - 音頻放大器

产品简介：具有集成升压、可选增益和自动增益控制的 2W 单声道、模拟输入 D 级音频放大器

查看详情
  • 封装：16-UFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.4751-$3.16

TPA2015D1YZHR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA2015D1YZHR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：SpeakerGuard™
  • 类型：D 类
  • 输出类型：1-通道（单声道）
  • 在某负载时最大输出功率 x 通道数量：2W x 1 @ 8 欧姆
  • 电源电压：2.5 V ~ 5.2 V
  • 特点：差分输入，短路和热保护
  • 安装类型：表面贴装
  • 供应商设备封装：16-DSBGA（2x2）
  • 封装/外壳：16-UFBGA，DSBGA
  • 包装：®
  • 其它名称：296-27551-6

产品特性

  • 具有增强型电池跟踪功能的内置 SpeakerGuardTM 自动增益控制 (AGC) 限制电池电流消耗 防止音频削波
  • 限制电池电流消耗
  • 防止音频削波
  • 由 3.6V 电源向 8Ω 负载提供 2W 功率 (6% THD)
  • 集成自适应升压转换器 可提高低输出功率条件下的效率
  • 可提高低输出功率条件下的效率
  • 由 3.6V 电源供电时，具有 1.7mA 的低静态电流
  • 工作电压范围为 2.5V 至 5.2V
  • 具有自动恢复功能的过热和短路保护
  • 三种增益设置：6dB、15.5dB 和 20dB
  • 升压转换器和 D 类放大器的独立控制功能
  • 与 TPA2013D1 引脚对引脚兼容
  • 采用 1.954mm × 1.954mm 16 焊球 DSBGA 封装

产品概述

TPA2015D1 是一款高效的 D 类音频功率放大器，采用电池跟踪 SpeakerGuard™ AGC 技术，并具有集成式自适应升压转换器，可在低输出功率下提高效率。它可为 8Ω 扬声器提供高达 2W 功率 (6% THD)。 TPA2015D1 的典型效率为 85%，可在播放音频时帮助延长电池寿命。内置的升压转换器为 D 类放大器提供 5.5V 的电源电压。相比直接连接电池供电的独立放大器，这款放大器可提供更加响亮的音频输出。SpeakerGuardTM AGC 可调节 D 类放大器增益，从而限制电池电流并防止严重削波。 TPA2015D1 具有一个集成式低通滤波器，可改善射频抑制性能并减少 DAC 的带外噪声，从而提高信噪比 (SNR)。 TPA2015D1 采用节省空间的 1.954mm × 1.954mm、0.5mm 间距 DSBGA 封装 (YZH)。
查看全部

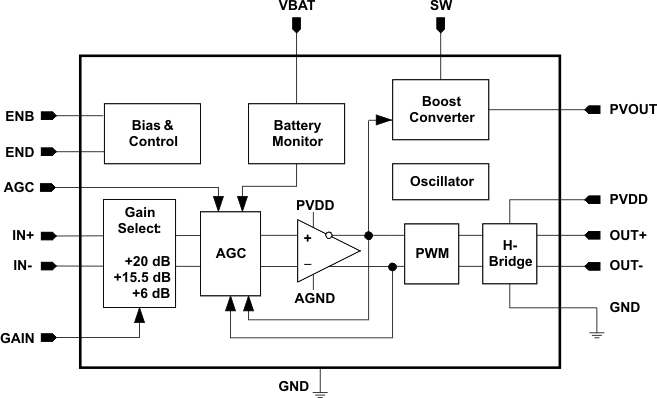

TPA2015D1YZHR 电路图

TPA2015D1YZHR 电路图

TPA2015D1YZHR 电路图
