TMUX6123DGSR

Texas Instruments 模拟开关，多路复用器，解复用器

产品简介：5pA、±16.5V、1:1 (SPST)、2 通道精密模拟开关（1 个低电平有效，1 个高电平有效）

查看详情

TMUX6123DGSR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TMUX6123DGSR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TMUX6123DGSR 中文资料属性参数

现有数量：2,251现货10,000Factory
价格：1 : ￥29.18000剪切带（CT）2,500 : ￥16.52785卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
开关电路：SPST
多路复用器/解复用器电路：1：1
电路数：2
导通电阻（最大值）：165 欧姆
通道至通道匹配 (ΔRon)：2.4 欧姆
电压 -?电源，单 (V+)：-
电压 - 供电，双?(V±)：±5V ~ 16.5V
开关时间?(Ton, Toff)（最大值）：86ns，76ns
-3db 带宽：630MHz
电荷注入：0.51pC
沟道电容 (CS(off)，CD(off))：1.9pF，2.2pF
电流 - 漏泄 (IS(off))（最大值）：20pA
串扰：-110dB @ 1MHz
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
供应商器件封装：10-VSSOP

产品特性

宽电源电压范围：±5V 至 ±16.5V（双电源）或 10V 至 16.5V（单电源）
所有引脚的闩锁性能都达到 100mA，符合 JESD78 II 类 A 级要求
低导通电容：4.2pF
低输入泄漏电流：0.5pA
低电荷注入：0.51 pC
轨到轨运行
低导通电阻：120Ω
快速开关导通时间：68ns
先断后合开关 (TMUX6123)
SELx 引脚可连接至带集成下拉电阻器的 VDD
逻辑电平：2V 至 VDD
低电源电流：16µA
人体放电模型 (HBM) ESD 保护：所有引脚上均为 ±2kV
业界通用的 VSSOP 封装

产品概述

TMUX6121、TMUX6122 和 TMUX6123 是现代化的互补金属氧化物半导体 (CMOS) 器件，具有两个独立的可选单刀单掷 (SPST) 开关。该器件在双电源（±5V 至 ±16.5V）、单电源（10V 至 16.5V）或非对称电源供电时均能正常运行。所有数字输入均具有兼容晶体管到晶体管逻辑 (TTL) 的阈值，这些阈值可确保 TTL 和 CMOS 逻辑兼容性。逻辑 1 会打开 TMUX6121 中数字控制输入上的开关。要打开 TMUX6122 中的开关，则需要逻辑 0。TMUX6123 有一个开关的数字控制逻辑与 TMUX6121 类似，而另外一个开关上的逻辑则与之相反。TMUX6123 具有先断后合开关，因此可用于交叉点开关应用。TMUX6121、TMUX6122、TMUX6123 是精密开关和多路复用器器件系列的一部分。这些器件具有非常低的漏电流和低电荷注入，因此可用于高精度测量应用。由于具有 16µA 的低电源电流，因此这些器件可用于便携式应用。

查看全部

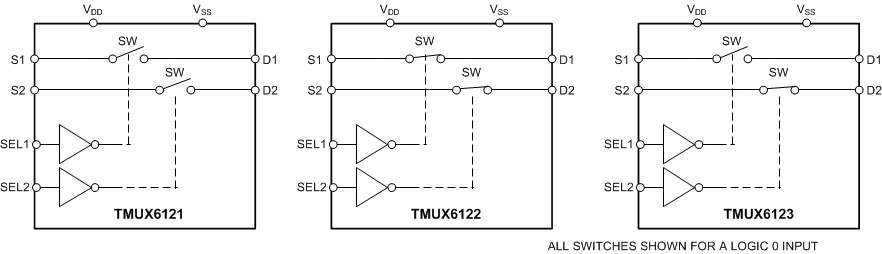

TMUX6123DGSR 电路图
