TMUX6113PWR

Texas Instruments 模拟开关，多路复用器，解复用器

产品简介：5pA、±16.5V、1:1 (SPST)、4 通道精密模拟开关（2 个低电平有效，2 个高电平有效）

查看详情

TMUX6113PWR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TMUX6113PWR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TMUX6113PWR 中文资料属性参数

现有数量：8,898现货10,000Factory
价格：1 : ￥44.52000剪切带（CT）2,000 : ￥25.22107卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
开关电路：SPST
多路复用器/解复用器电路：1：1
电路数：4
导通电阻（最大值）：160 欧姆
通道至通道匹配 (ΔRon)：2.5 欧姆
电压 -?电源，单 (V+)：10V ~ 16.5V
电压 - 供电，双?(V±)：±5V ~ 16.5V
开关时间?(Ton, Toff)（最大值）：78ns，68ns
-3db 带宽：800MHz
电荷注入：0.6pC
沟道电容 (CS(off)，CD(off))：1.9pF，2.4pF
电流 - 漏泄 (IS(off))（最大值）：20pA
串扰：-100dB ~ -115dB @ 1MHz
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
供应商器件封装：16-TSSOP

产品特性

宽电源电压范围：±5V 至 ±17V（双电源），10V 至 17V（但电源）
所有引脚的闩锁性都能达到 100mA，符合 JESD78 II 类 A 级要求
低导通电容：4.2pF
低输入泄漏：0.5pA
低电荷注入：0.6pC
轨至轨运行
低导通电阻：120Ω
快速开关开启时间：66ns
先断后合开关 (TMUX6113)
EN 引脚可连接至 VDD
低电源电流：17µA
人体放电模型 (HBM) ESD 保护：针对所有引脚提供 ±2kV 保护
行业标准 TSSOP 封装和较小的 WQFN 封装

产品概述

TMUX6111、TMUX6112 和 TMUX6113 器件是现代化的互补金属氧化物半导体 (CMOS) 器件，具有四个独立的可选单刀单掷 (SPST) 开关。这些器件在双电源（±5V 至 ±17V）、单电源（10V 至 17V）或非对称电源供电时均能正常运行。所有数字输入均具有兼容晶体管-晶体管逻辑 (TTL) 的阈值，从而确保 TTL/CMOS 逻辑兼容性。逻辑 0 会打开 TMUX6111 中数字控制输入上的开关。要打开 TMUX6112 中的开关，则需要逻辑 1。TMUX6113 有两个开关的数字控制逻辑与 TMUX6111 类似，而另外两个开关上的逻辑则与之相反。TMUX6113 具有先断后合开关，因此可用于交叉点开关应用。 TMUX611x 器件是德州仪器 (TI) 精密开关和多路复用器系列的一部分。这些器件具有非常低的泄漏电流和电荷注入，因此可用于高精度测量应用中的数字输入 D 类音频放大器。这些器件的电源电流低至 17µA，因此可用于便携式应用供电的出色器件。

查看全部

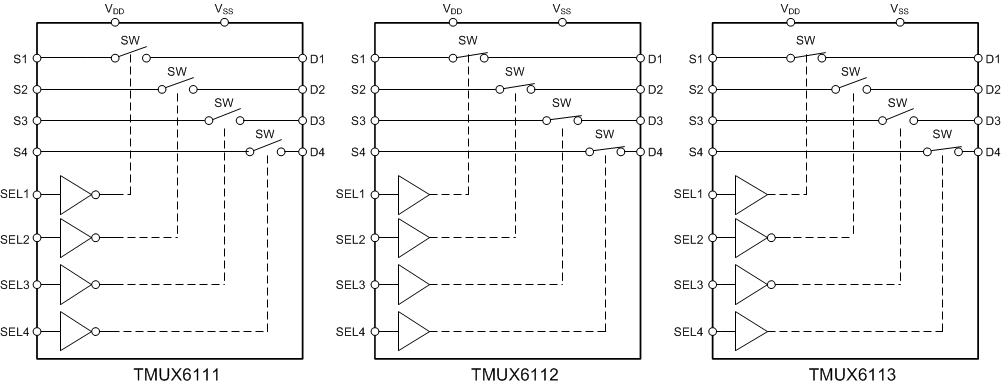

TMUX6113PWR 电路图
