TMUX6104PWR

Texas Instruments 模拟开关，多路复用器，解复用器

更新日期：2024-04-01 00:04:00

TMUX6104PWR

Texas Instruments 模拟开关，多路复用器，解复用器

产品简介：5pA 导通状态电容、±16.5V、4:1、单通道精密模拟多路复用器

查看详情

TMUX6104PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMUX6104PWR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥47.38000剪切带（CT）2,000 : ￥26.83092卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关电路：SP4T
  • 多路复用器/解复用器电路：4：1
  • 电路数：1
  • 导通电阻（最大值）：200 欧姆
  • 通道至通道匹配 (ΔRon)：1.5 欧姆
  • 电压 -?电源，单 (V+)：10V ~ 36V
  • 电压 - 供电，双?(V±)：±5V ~ 18V
  • 开关时间?(Ton, Toff)（最大值）：85ns，53ns
  • -3db 带宽：500MHz
  • 电荷注入：-0.41pC
  • 沟道电容 (CS(off)，CD(off))：1.6pF，3.8pF
  • 电流 - 漏泄 (IS(off))（最大值）：20pA
  • 串扰：-105dB @ 1MHz
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 低导通电容：5pF
  • 低输入泄漏：5pA
  • 低电荷注入：0.35pC
  • 轨至轨运行
  • 宽电压范围：±5V 至 ±16.5V（双电源）或 10V 至 16.5V（单电源）
  • 低导通电阻：125Ω
  • 转换时间：88ns
  • 先断后合开关操作
  • EN 引脚与 VDD 相连（集成下拉电阻器）
  • 逻辑电平：2V 至 VDD
  • 低电源电流：17µA
  • ESD 保护 HBM：2000V
  • 符合行业标准的薄型小外形尺寸 (TSSOP) 封装：

产品概述

TMUX6104 是一款现代互补金属氧化物半导体 (CMOS) 模拟多路复用器，可提供 4:1 单端多路复用。这些器件在双电源（±5V 至 ±16.5V）、单电源（10V 至 16.5V）或不对称电源（例如 VDD = 12V，VSS = –5V）供电情况下运行良好。所有数字输入均具有兼容晶体管到晶体管逻辑 (TTL) 的阈值，这些阈值可确保 TTL 和 CMOS 逻辑兼容性。TMUX6104 会根据地址引脚 (A0/A1) 和使能引脚 (EN) 的状态将四个输入中的一个 (Sx) 多路复用为共模输出 (D)。每个开关在“ON”位置时在两个方向上表现得都很好，而且支持最高到电源的输入信号范围。在 OFF 状态下，则会阻止最高到电源的信号电平。所有开关都具有先断后合 (BBM) 开关操作。TMUX6104 器件是德州仪器 (TI) 精密开关和多路复用器系列的一部分。该系列器件具有非常低的泄漏电流和电荷注入，因此可用于高精度测量 应用中。这些器件的电源电流低至 17µA，因此可用于便携式 应用。
查看全部

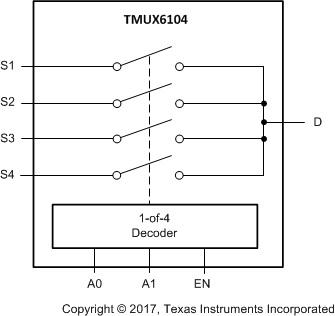

TMUX6104PWR 电路图

TMUX6104PWR 电路图

TMUX6104PWR 电路图
