TMUX136RSER

Texas Instruments 模拟开关，多路复用器，解复用器

更新日期：2024-04-01 00:04:00

TMUX136RSER

Texas Instruments 模拟开关，多路复用器，解复用器

产品简介：具有断电保护功能的 1.4pF 导通状态电容、5V、2:1 (SPDT)、2 通道模拟开关

查看详情

TMUX136RSER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMUX136RSER 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥8.51000剪切带（CT）3,000 : ￥3.85173卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关电路：SPDT
  • 多路复用器/解复用器电路：2：1
  • 电路数：2
  • 导通电阻（最大值）：9.5 欧姆
  • 通道至通道匹配 (ΔRon)：100 毫欧
  • 电压 -?电源，单 (V+)：2.3V ~ 4.8V
  • 电压 - 供电，双?(V±)：-
  • 开关时间?(Ton, Toff)（最大值）：-
  • -3db 带宽：6.1GHz
  • 电荷注入：-
  • 沟道电容 (CS(off)，CD(off))：1.6pF，1.6pF
  • 电流 - 漏泄 (IS(off))（最大值）：2μA
  • 串扰：-37dB @ 240MHz
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：10-UFQFN
  • 供应商器件封装：10-UQFN（2.0x1.5）

产品特性

  • V CC 范围 2.3V 至 4.8V
  • 高性能开关特性： 带宽 (–3dB)：6.1GHz R ON（典型值）：5.7Ω C ON（典型值）：1.6pF
  • 带宽 (–3dB)：6.1GHz
  • R ON（典型值）：5.7Ω
  • C ON（典型值）：1.6pF
  • 电流消耗：30µA（典型值）
  • 专有特性： I OFF 保护可防止在断电状态下产生漏电流 1.8V 兼容控制输入（SEL， EN）
  • I OFF 保护可防止在断电状态下产生漏电流
  • 1.8V 兼容控制输入（SEL， EN）
  • 直通引脚排列可简化 PCB 布局
  • 与高速 I 3C 信号兼容
  • ESD 性能： 5kV 人体放电模型（A114B，II 类） 1kV 充电器件模型 (C101)
  • 5kV 人体放电模型（A114B，II 类）
  • 1kV 充电器件模型 (C101)
  • 紧凑型 10 引脚 UQFN 封装 （1.5mm × 2mm，间距为 0.5mm）

产品概述

TMUX136 器件是一款高性能 6GHz 双通道 2:1 开关，同时支持差分和单端信号。该器件具有 2.3V 至 4.8V 的较宽 V CC 范围，支持断电保护功能，当 V CC 引脚断电时，强制所有 I/O 引脚进入高阻抗模式。TMUX136 的部分引脚支持 1.8V 控制电压，允许它们直接与低电压处理器的通用 I/O (GPIO) 相连。输入和输出分别位于器件两侧的直通引脚排列简化了布局布线。这一特性连同器件的低导通电阻和低导通电容，使得 TMUX136 成为支持切换各种模拟信号和数字通信协议标准（包括 I 3C 等高速标准）的出色器件。TMUX136 采用小型 10 引脚 UQFN 封装，尺寸仅为 1.5mm × 2mm，非常适合 PCB 面积有限的情况。
查看全部

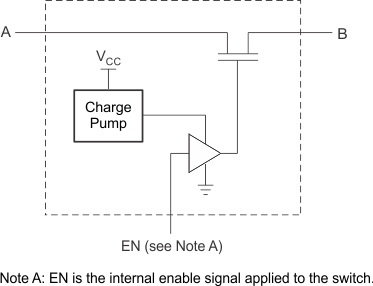

TMUX136RSER 电路图

TMUX136RSER 电路图

TMUX136RSER 电路图
