更新日期：2024-04-01 00:04:00
产品简介：具有 1.8V 输入逻辑控制的 5V、4:1、2 通道通用多路复用器
查看详情TMUX1209RSVR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
-
23+ -
8000
-
上海市
-
-
-
原厂原装假一赔十
-
TI
-
UQFN-16
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TMUX1209RSVR
-
TI
连可连代销V -
2907
-
上海市
-
-
-
1
TMUX1209RSVR 中文资料属性参数
- 现有数量：6,607现货9,000Factory
- 价格：1 : ￥6.60000剪切带（CT）3,000 : ￥2.63539卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 开关电路：-
- 多路复用器/解复用器电路：4：1
- 电路数：2
- 导通电阻（最大值）：5 欧姆（标准）
- 通道至通道匹配 (ΔRon)：150 毫欧
- 电压 -?电源，单 (V+)：-
- 电压 - 供电，双?(V±)：-
- 开关时间?(Ton, Toff)（最大值）：14ns，5ns（标准）
- -3db 带宽：125MHz
- 电荷注入：9pC
- 沟道电容 (CS(off)，CD(off))：13pF，38pF
- 电流 - 漏泄 (IS(off))（最大值）：75nA（标准）
- 串扰：-62dB ~ -42dB @ 1MHz ~ 10MHz
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：16-UFQFN
- 供应商器件封装：16-UQFN（2.6x1.8）
产品特性
- 轨至轨运行
- 双向信号路径
- 低导通电阻：5Ω
- 宽电源电压范围：1.08V 至 5.5V
- -40°C 至 +125°C 运行温度
- 兼容 1.8V 逻辑
- 失效防护逻辑
- 低电源电流：10nA
- 转换时间：14ns
- 先断后合开关
- ESD 保护 HBM：2000V
- 行业标准 TSSOP 和 QFN 封装
产品概述
TMUX1208 和 TMUX1209 为通用互补金属氧化物半导体 (CMOS) 多路复用器 (MUX)。TMUX1208 提供 8:1 单端通道，而 TMUX1209 提供差动 4:1 或双 4:1 单端通道。1.08V 至 5.5V 的宽电源电压工作范围 可支持 的各种 应用中运行。该器件可在源极 (Sx) 和漏极 (D) 引脚上支持从 GND 到 VDD 范围的双向模拟和数字信号。 所有逻辑输入均具有兼容 1.8V 逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保 TTL 和 CMOS 逻辑兼容性。失效防护逻辑 电路允许在电源引脚之前的控制引脚上施加电压，从而保护器件免受潜在的损害。

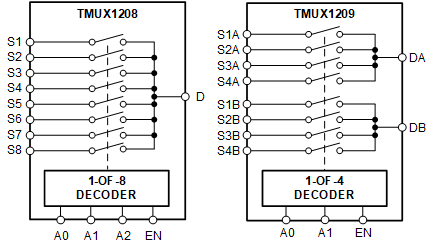

TMUX1209RSVR 电路图
TMUX1209RSVR 电路图
