TMUX1133PWR

Texas Instruments 模拟开关，多路复用器，解复用器

更新日期：2024-04-01 00:04:00

TMUX1133PWR

Texas Instruments 模拟开关，多路复用器，解复用器

产品简介：3pA 导通状态泄漏电流、低泄漏电流、2:1 (SPDT)、3 通道精密开关

查看详情

TMUX1133PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMUX1133PWR 中文资料属性参数

  • 现有数量：3,508现货10,000Factory
  • 价格：1 : ￥26.79000剪切带（CT）2,000 : ￥15.14564卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关电路：SPDT
  • 多路复用器/解复用器电路：2：1
  • 电路数：3
  • 导通电阻（最大值）：4 欧姆
  • 通道至通道匹配 (ΔRon)：180 毫欧
  • 电压 -?电源，单 (V+)：1.08V ~ 5.5V
  • 电压 - 供电，双?(V±)：-
  • 开关时间?(Ton, Toff)（最大值）：12ns，6ns（标准）
  • -3db 带宽：220MHz
  • 电荷注入：-1pC
  • 沟道电容 (CS(off)，CD(off))：6pF，17pF
  • 电流 - 漏泄 (IS(off))（最大值）：80pA
  • 串扰：-90dB @ 10MHz
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP

产品特性

  • 单电源电压范围：1.08V 至 5.5V
  • 双电源电压范围：±2.75V
  • 低漏电流：3pA
  • 低电荷注入：-1pC
  • 低导通电阻：2Ω
  • 工作温度范围：-40°C 至 +125°C
  • 兼容 1.8V 逻辑电平
  • 失效防护逻辑
  • 轨到轨运行
  • 双向信号路径
  • 先断后合开关
  • ESD 保护 HBM：2000V

产品概述

TMUX113x 器件是具有多个通道的精密互补金属氧化物半导体 (CMOS) 开关。TMUX1133 是 2:1 单极双投 (SPDT) 开关，具有三个独立控制的通道和一个 EN 引脚，用于启用或禁用全部三个开关。TMUX1134 包含四个独立控制的 SPDT 开关。1.08V 至 5.5V 或 ±2.75V 双电源的宽工作电源电压范围使其适用于从医疗设备到工业系统的各种应用。该器件可支持源极 (Sx) 和漏极 (Dx) 引脚上 VSS 到 VDD 范围的双向模拟和数字信号。对于单电源应用，VSS 必须连接至 GND。所有逻辑输入均具有兼容 1.8V 逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可实现 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。TMUX113x 器件是精密开关和多路复用器器件系列中的一部分。此类器件具有非常低的导通和关断漏电流以及较低的电荷注入，因此可用于高精度测量应用。8nA 的低电源电流使其可用于便携式应用。
查看全部

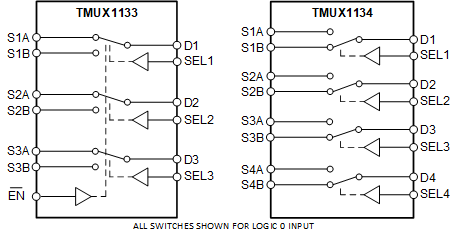

TMUX1133PWR 电路图

TMUX1133PWR 电路图

TMUX1133PWR 电路图
