TMUX1122DGKR

Texas Instruments 模拟开关，多路复用器，解复用器

产品简介：3pA 导通状态泄漏电流、5V、1:1 (SPST)、2 通道精密开关（低电平有效）

查看详情

TMUX1122DGKR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TMUX1122DGKR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TMUX1122DGKR 中文资料属性参数

现有数量：1,256现货10,000Factory
价格：1 : ￥17.33000剪切带（CT）2,500 : ￥8.82439卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
开关电路：SPST
多路复用器/解复用器电路：1：1
电路数：2
导通电阻（最大值）：4 欧姆
通道至通道匹配 (ΔRon)：130 毫欧
电压 -?电源，单 (V+)：1.08V ~ 5.5V
电压 - 供电，双?(V±)：-
开关时间?(Ton, Toff)（最大值）：-
-3db 带宽：300MHz
电荷注入：1.5pC
沟道电容 (CS(off)，CD(off))：6pF，10pF
电流 - 漏泄 (IS(off))（最大值）：80pA
串扰：-90dB @ 10MHz
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
供应商器件封装：8-VSSOP

产品特性

宽电源电压范围：1.08V 至 5.5V
低漏电流：3pA
低电荷注入：-1.5pC
低导通电阻：1.9Ω
–40°C 至 +125°C 工作温度
兼容 1.8V 逻辑电平
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关
ESD 保护 HBM：2000V

产品概述

TMUX1121、TMUX1122 和 TMUX1123 是精密互补金属氧化物半导体 (CMOS) 器件，具有两个独立可选 1:1、单极单投 (SPST) 开关。1.08V 至 5.5V 的宽工作电源电压范围使其适用于从医疗设备到工业系统的各种应用。该器件可在源极 (Sx) 和漏极 (Dx) 引脚上支持从 GND 到 VDD 范围的双向模拟和数字信号。TMUX1121 的开关可在恰当的逻辑控制输入下通过逻辑 1 打开，而要打开 TMUX1122 中的开关，则需逻辑 0。TMUX1123 的两个通道分别支持逻辑 1 和逻辑 0。TMUX1123 具有先断后合开关，因此该器件可用于交叉点开关应用。TMUX112x 器件是精密开关和多路复用器器件系列中的一部分。此类器件具有非常低的导通和关断漏电流以及较低的电荷注入，因此可用于高精度测量应用。7nA 的低电源电流和小型封装选项使其可用于便携式应用。

查看全部

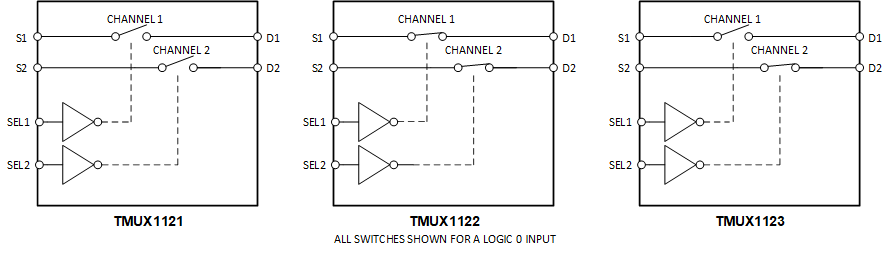

TMUX1122DGKR 电路图
